Modelos componentes del kit ST-131xx
ST-131M Adaptador "master" para PC/Servidor
ST-131DA Adaptador "slave" para el gabinete del Arreglo de Discos
KB-110-2 Cable Infiniband TurboTwin 4x para la interconexión


Kit para la conexión de un arreglo externo de 4 discos SATA/SATA II de alta performance

Conexión SFF 8470 para hasta 4 Dispositivos SATA/SATA 2 a Servidor SATA/SAS


Kit para conector un arreglo externo de HDD

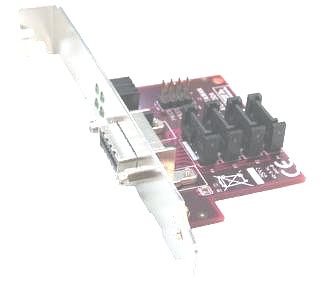

ST-131M

ST-131M

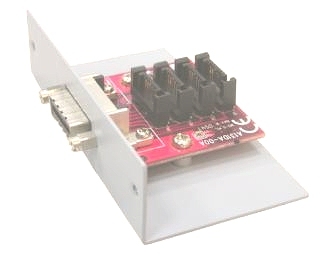

ST-131DA

ST-131DA

KB-110-2

KB-110-2

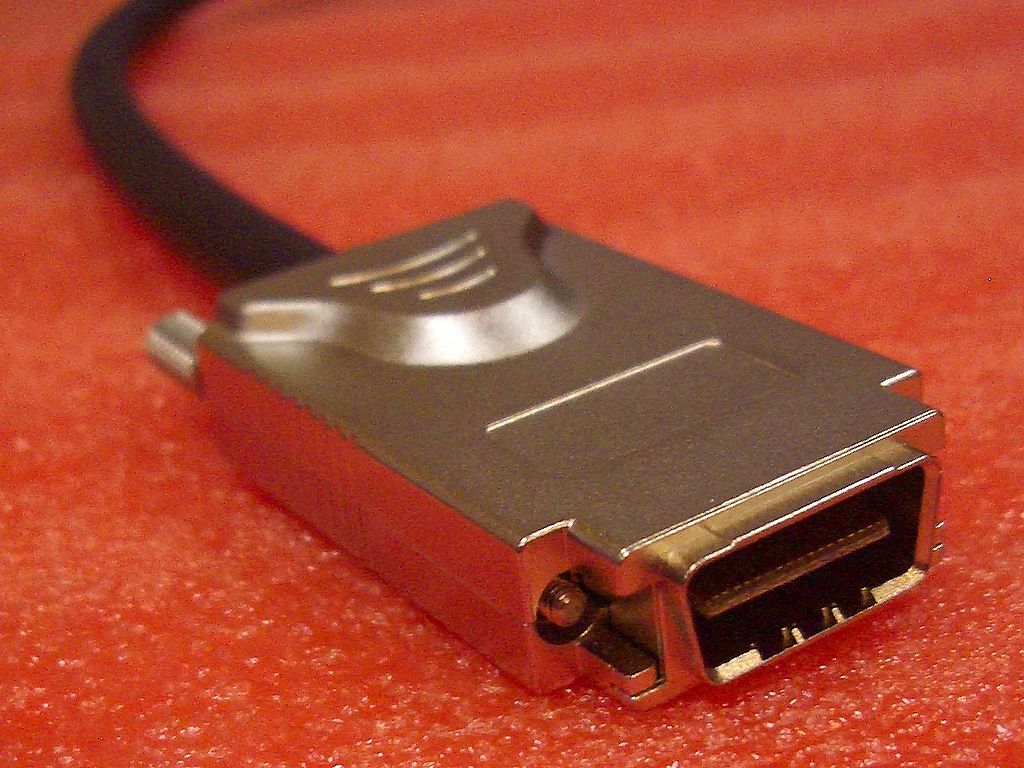

KB-110-2 Detalle del conector

Logo SATA II  Logo eSATA II

Logo FCC  Logo CE  Logo ROHS

Con la gran difusión del video, fotografía y audio digital, así como de los libros y documentos en formato digital que se ha producido en los últimos años, la necesidad de grandes capacidades de almacenamiento ha dejado de ser un patrimonio exclusivo de las grandes corporaciones, para convertirse en un imperativo habitual tanto para grandes, medianas y pequeñas empresas así como para muchas personas que trabajan con dichos multimedios o han encontrado en los mismos su medio de entretenimiento personal y familiar.

De este modo hablar de almacenamientos de decenas de terabytes ha pasado a ser una situación normal y frecuente (así por ejemplo nuestra Empresa que es una PYME típica, tiene hoy en día entre sus 4 servidores que aseguran su funcionamiento, 12 Tb de almacenamiento).

Junto a este acelerado crecimiento en los volúmenes, se ha dado también la necesidad de poder acceder a toda dicha información con altas tasas de transferencia y tiempos medios de acceso reducidos a pocos milisegundos.

La verteginosa evolucion que han logrado los fabricantes de discos como Hitachi GST y Seagate han hecho posible poder contar con los volúmenes, velocidades, seguridad y confiabilidad requeridos utilizando una decena de discos SATA 3 Gbps de alta performance.

También las nuevas motherboards han evolucionado acorde a esto y es posible pensar en conectar todos dichos discos a un dado equipo, pues contar con 8, 12 o 16 puertos SATA en un equipo es hoy en día viable técnicamente y económicamente.

Pero (...siempre hay un pero...) los gabinetes y fuentes de alimentación actualmente disponibles en el mercado consumidor, no son capaces de albergar esta cantidad de unidades por diversos motivos como es que las fuentes habituales no son capaces de suministrar una alimentación estable y confiable para las potencias requeridas por tantas unidades, que en los gabinetes normales no hay espacio físico suficiente para albergar tantas unidades y además tal cantidad de discos puestos en forma conjunta disipan una importante cantidad de calor que tampoco puede ser disipada fácilmente en un gabinetes habitual.

La solución propuesta en ésta página viene justamente a brindar una muy accesible respuesta a este problema, permitiendo ubicar en gabinetes externos dedicados grupos de 4 unidades de discos sin sacrificar velocidad de transferencia, tiempos de acceso ni seguridad, dado que los discos podrán seguir siendo estructurados en RAID del tipo adecuado para cada necesidad de performance y seguridad. Al dividirse la cantidad de discos totales necesitados en distintos gabinetes se podrá usar en los mismos fuentes de alimentación habitualmente obtenibles en el mercado, se podrá tener el espacio físico necesario para un correcto montaje y se podrá proveer los medios de disipación y ventilación adecuados para el caso.

Adicionalmente a lo dicho, por la tecnología de cables Infiniband TurboTwin utilizada para conectar cada grupo de discos externos al equipo PC o Servidor, se podrá mantener acotado el problema de sobrepoblación de cables en la instalación, los problemas de cross-talk que se originarían de utilizarse cables individuales no adecuados para cada disco y las interferencias inevitables que se generan cuando se tienen una gran cantidad de cables transmitiendo información a muy alta frecuencia de transmisión

De todo lo dicho la solución propuesta es particularmente apta (sin querer dar una lista exahustiva de todos los escenarios posibles) para los siguientes casos:

La solución propuesta es la unión en un solo kit de 3 productos que son ofrecidos en nuestro catálogo:

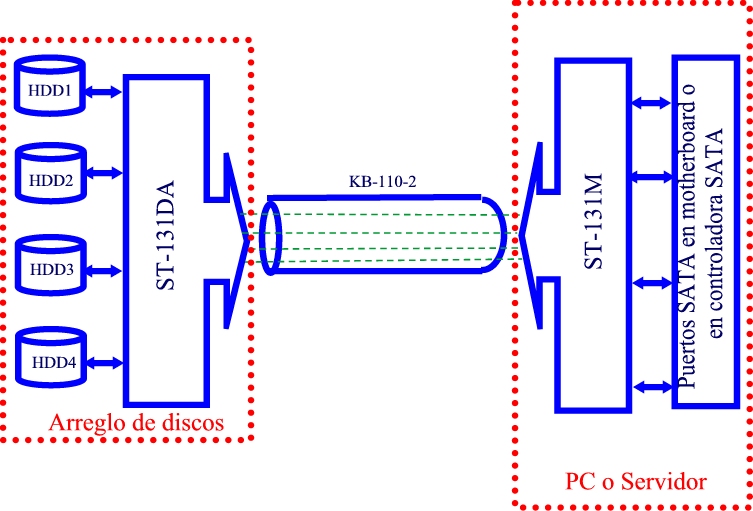

Esquema del Kit

Caracteristicas:

ST-131M: Puente de 4 puertos SATA a 1 puerto eSATA 4x Multilane

ST-131DA: Puente de 1 puerto eSATA 4x Multilane a 4 unidades de almacenamiento SATA 1,5 ó 3 Gbps

KB-110-2: Cable Infiniband 4x Multilane de 2 metros de longitud

Contenido del kit:

Realmente el kit se compone de 3 productos de nuestro catálogo que si bien también son comercializados independientemente, los hemos reunido en este kit por convenencia funcional y de precios

Cada adaptador se entrega en su caja original de fábrica y el cable en la bolsa de protección contra suciedad.
Los adaptadores son acompañados en el caso del ST-131M por los dos tipos de brackets (estándar y low profile). y en el caso del ST-131DA por el bracket metálico factor de forma SCSI-1 y los tornillos de sujeción. Tambien se incluye con ellos hojas de instrucciones de instalación.

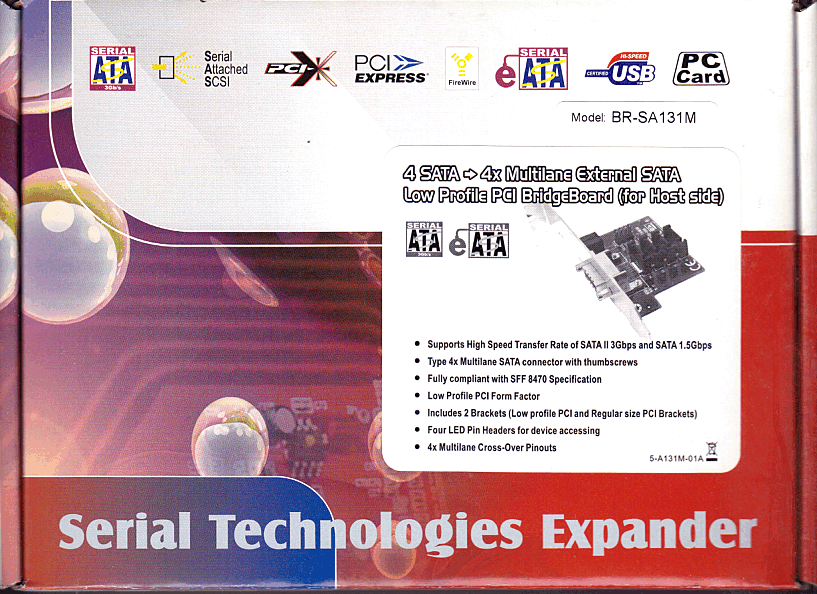

ST-131M Box

  ST-131DA Box

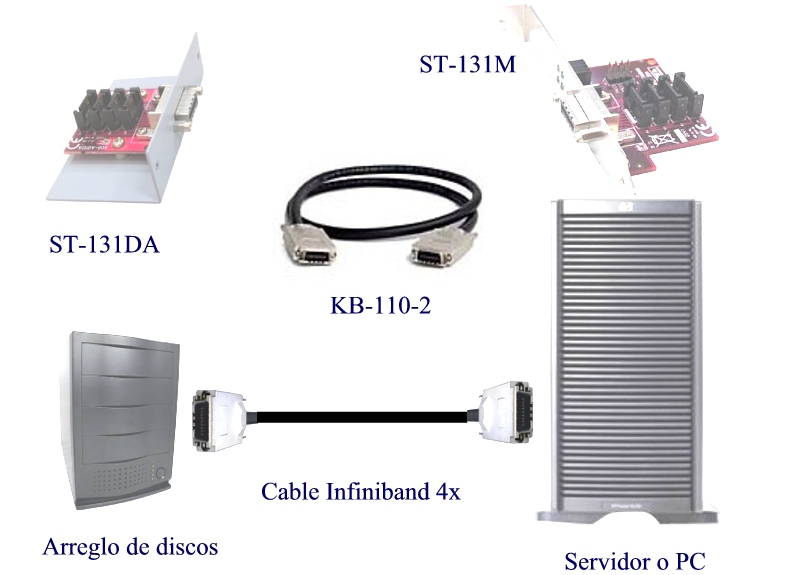

Kit conexión via SFF 8470 de torre externa de dispositivos SATA/SATA II

Torre externa de discos

Conexiones Infiniband Multilane 4x SFF 8470
