Este producto está compuesto de dos dispositivos independientes (un conversor/tansmisor y un receptor) que actuando en forma conjunta permiten la transmisión de una señal de video compuesto (video+audio) de un punto hasta otro separados entre ellos una distancia de hasta 100 m (a cielo abierto) utilizando señales de radio de alta frecuencia del tipo WiFi e la banda de los 2,4 Ghz.
Dicha transmisión se podrá realizar desde un transmisor a un receptor cuando se lo utiliza en la modalidad de "punto a punto" o sino también desde un transmisor a varios receptores cuando se lo utiliza en el modo difusión (broadcasting), caso éste último donde cada receptor recibirá una copia idéntica de la señal generada por el transmisor.
El dispositivo transmisor (estrictamente transmisor y conversor) podrá adquirir la señal de video y audio a transmitir ya sea de una fuente de video compuesto capaz de generarla (como pueden ser un VCR, televisor, cámaras de video con salida de video compuesto, etc.) en cuyo caso la transmitirá al receptor (o receptores) sin conversión alguna o sinó podrá obtener la señal de video (imaágenes) desde una fuente de video digital capaz de proveer dicho tipo de señal sobre una conexión del tipo VGA y la señal de audio desde una fuente de audio estereofónico analógico, para luego de convertir la señal de video digital en analógico combinarla con el audio analógico adquirido directamente formando un solo stream de video compuesto que transmitirá por WiFi al receptor (o receptores). En éste último modo de operación el transmisor también ofrece la posibilidad de por medio de una conexión "pasante" del tipo VGA alimentar la señal de video digital en un monitor digital conectado al mismo, tal que se pueda monitorear en forma local el video digital inyectado en el transmisor.
Los dispositivos receptores (uno o más) adquirirán la señal WiFi generada por el transmisor con el cual se conecten (dado que tanto transmisor como receptor son capaces de trabajar en 4 diferentes canales WiFi, varios transmisores pueden estar "conviviendo" en el mismo entorno, y los receptores de acuerdo al canal sobre el cual se configuren tomarán la señal de un transmisor determinado) y luego de descodificarla serán capaces de generar una salida de video compuesto con audio estereofónico de alta calidad sobre conectores RCA que permitirán su conexión a muy diversos dispositivos tales como televisores de pantalla gigante, proyectores, VCR, amplificadores de audio, etc. donde finalmente dicho video+audio serán presentados al usuario para que el mismo disfrute de imágenes de la más elevada calidad con audio estereofónico de alta fidelidad.

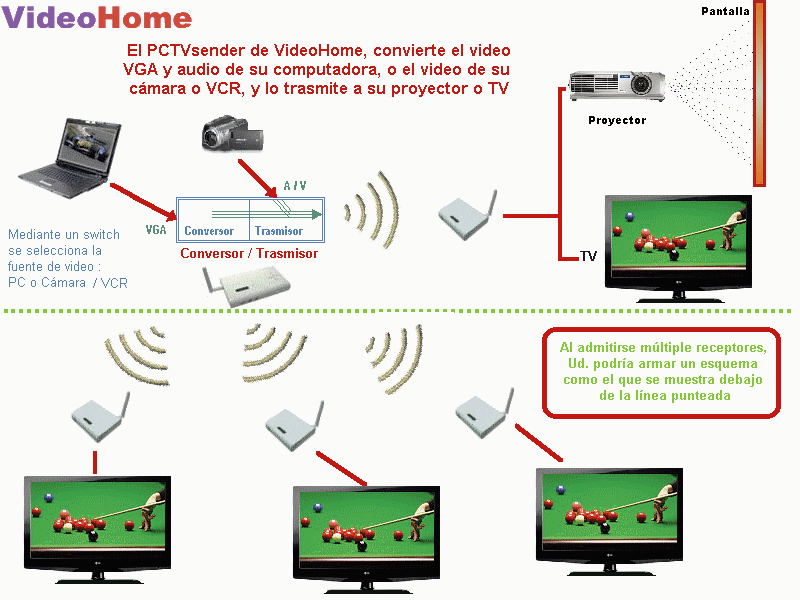

El esquema siguiente presenta las ideas básicas de dicho funcionamiento
.

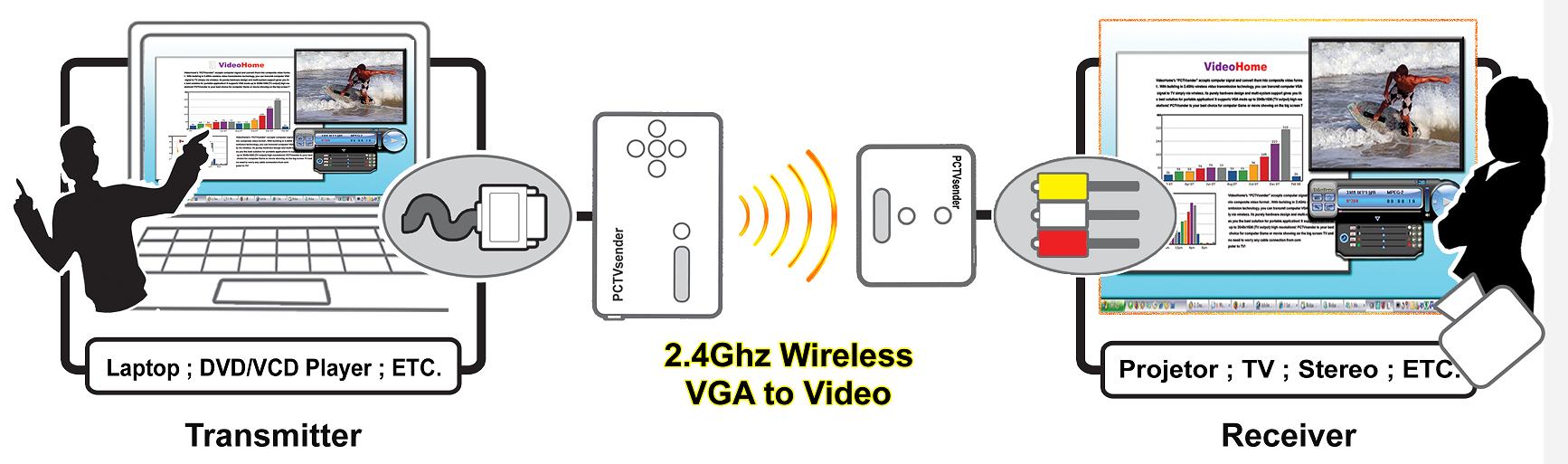

Y en el siguiente esquema se representa algunas posibles aplicaciones y configuraciones

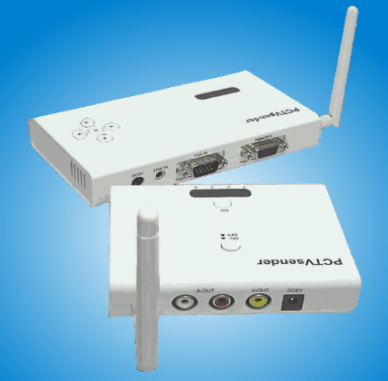

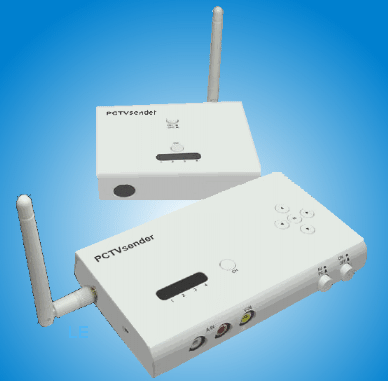

Una unidad transmisora/conversora y una unidad receptora operando sobre una conexión WiFi de 2,4 Ghz
Totalmente plug&play pues basta realizar la conexión de cables para tener el sistema funcionando. No es requerido ni la instalación de drivers ni de aplicaciones específicas
Permite la trasmisión de video compuesto desde una fuente digital y/o analógica como un PC a un Televisor o sistema de proyección sin necesidad de cableado alguno entre ambos sistemas dado que la conexión se establece por ondas de radio
Un transmisor es capaz de soportar varios receptores captando y reproduciendo el mismo video compuesto
Las unidades transmisoras y receptoras pueden estar separadas hasta 100 metros (a cielo abierto; esta distancia irá disminuyendo de acuerdo a la presencia de paredes, obstáculos, condiciones ambientales y nivel de interferencia generado por otros dispositivos que produzcan ruido electromagnético)
Tanto transmisor como receptor pueden operar en 4 canales WiFi diferentes en el rango de 2,4 a 2,483 Ghz
En base a esta multiplicidad de canales varios sistemas punto a punto o de broadcastint pueden "convivir" en un mismo entorno físico transmitiendo diferentes "programas" de video compuesto
Soporta tanto los sistemas NTSC como PAL
Soporta transmisión de imágenes con una profundidad de color de 32 bits (color verdadero)
Ofrece OSD (On-Screen-Display) para por medio de menúes y comandos seleccionados simplemente sobre la pantalla establecer los distintos parámetros de funcionamiento
En entrada el conversor integrado al transmisor soporta resoluciones VGA de hasta 2048x1536
Via una conexión pasante en el transmisor las imágenes pueden ser vistas sobre un monitor auxiliar en la fuente de video en forma simultánea que se envían sobre el WiFi al sistema de televisión remoto
Ofrece la capacidad de zoom, el cual puede ser de hasta 3x para una óptima presentación
Ofrece posibilidad de escalar las imágenes tanto en el sentido horizontal como vertical
Ofrece la posibilidad de corregir la posición horizontal y vertical de las imágenes en el sistema de visualización
Ofrece control de brillo
Ofrece control de contraste
Ofrece controles de matiz y saturación
Ofrece control de definición o nitidez de las imágenes (sharpness)
Ofrece distintos niveles de control de los efectos de flicker (parpadeo de la imagen por problemas de sincronización de barrido)
Los controles de brillo, contraste, matiz, saturación, nitidez y flicker ofrecen 64 niveles distintos de ajuste cada uno de ellos
Permite realizar el "congelado" y "descongelado" de imágenes
Salva automáticamente todos los parámetros de configuración establecidos tal que no sea necesario establecer los mismos cada vez que se reutiliza el sistema para el mismo fin
Respuesta de audio en el rango de 20 Hz a 20 kHz
El rango de aplicaciones de este producto puede ir desde una sencilla aplicación doméstica como el ver en el televisor de la sala de estar una película que se esta reproduciendo en la unidad de DVD de una computadora en la oficina o escritorio de la casa, hasta complejas aplicaciones corporativas abarcando toda un área de oficinas o de planta industrial, en las cuales se monta por medio de varias unidades del mismo un pequeño sistema interno de broadcasting de televisión.
En este último rango de aplicaciones se pueden pensar las más variadas soluciones para sistemas de seguridad y vigilancia, actividades educativas, comunicación empresarial, propaganda, etc. Realmente si se considera la gran diversidad de dispositivos que se pueden conectar como fuentes de información audiovisual, la cantidad de dispositivos de reproducción que se pueden utilizar y las distintas configuraciones de múltiples transmisores y cada uno con su sub-conjunto de receptores asociados (asociación que sería reconfigurable muy sencillamente de acuerdo a la necesidad de cada evento o situación), muy rápidamente el lector se dará cuenta que las combinaciones y usos tienden a ser miles...por lo cual dar cualquier lista explicita aportaría muy poco...pues siempre será totalmente incompleta y limitada a nuestra única imaginación.
Requerimiento de sistemas:
Especificaciones:Equipo Transmisor:
1 jack hembra de entrada estéreo desde el computador 1 mini-jack hembra entrada alimentación 5V/650mA Señal inalámbrica 2.4GHz (Antena) Equipo Receptor:
1 mini-jack hembra entrada alimentación 6V/300mA
|
Contenido del paquete:
1 Módulo trasmisor de PCTVsender
1 Módulo receptor de PCTVsender
2 Antenas
Cable de extensión VGA HD15
2 cables de video/audio estereo ( RCA machos)
1 cable de audio 3.5mm x 3.5mm
Manual del usuario
