Modelo: ST-317P4M
Adaptador de doble slot Compact Flash a IDE 44 pines

Conector macho para conexión vía cable plano al puerto IDE del motherboard

Cada CF se comportará como master o slave según el slot que use en el adaptador

 ( 2 CF  <---> IDE 44 )

Instale una o dos tarjetas CF , booteable en su interfaz IDE de 44 pines, notebooks y sistemas embebidos

Este adaptador permite utilizar dos tarjetas de memoria CF como discos conectados al sistema a través de la interfaz IDE de 44 pines. Se instala a la placa mother mediante un cable hembra-hembra de 44 pines.
El dispositivo puede configurarse para que la CF insertada actúe como unidad de inicio (boot).

Por medio de este adaptador se podrá conectar dos tarjetas Compact Flash Tipo I a una controladora IDE de 44 pines, tal que dichas tarjetas sean vistas por el sistema host como dos unidades de disco del tipo IDE ATA.
Las características de los discos asi obtenidos sobre el sistema serán dependientes de los tipos y modelos de tarjetas utilizadas, pero consultando a nuestro soporte Ud podrá obtener el asesoramiento necesario para poder elegir las tarjetas más convenientes para su caso de aplicación.
Los discos asi instalados serán uno de ellos master y el otro slave en base a la ranura en que se ha puesto la tarjeta. Desde ya que se puede usar el adaptador con una sola tarjeta y en ese caso el disco será master o slave en función de en cual ranura se montó la tarjeta.
El adaptador también provee un microled indicador de tráfico sobre el mismo. El conjunto no necesita de ninguna alimentación adicional pues la misma es tomada de la misma interface IDE de 44 pines.
La capacidad instalable (no dependiente del adaptador el cual es transparente en tal sentido) estará dada por las capacidades de las CF usadas (hoy las mismas se proveen en el rango de los 32 Mb a los 64 Gb) y de la máxima capacidad que sea capaz de manejar la controladora IDE host de este conjunto. Los discos así generados serán booteables si el sistema donde se instala provee un BIOS capaz de bootear desde su controladora IDE (la mayoría lo hacen, si bien algunos limitan esa posibilidad al disco master, mientras que otros aceptan bootear tanto del master como el slave). Para poder bootear desde la CF la tarjeta utilizada debe aceptar dicho tipo de operación.

Las aplicaciones posibles para este artificio son ilimitadas, pudiéndose utilizar como unidad de almacenamiento en sistemas industriales, en sistemas embebidos, en sistemas médicos, instrumental de diversa índole, etc., pero claramente una de la más frecuente e interesante aplicación es la de usar este adaptador y un par de CF adecuadas para el reemplazo del disco duro de una notebook o equipo portable. En dicha aplicación se puede destacar:

• Extremadamente bajo consumo: Mientras los HDD de 2,5" de la mejor calidad consumen 2 vatios o más, aún con grandes capacidades ésta solución no consumiría más de 1 vatio y en la mayoría de los casos si se eligió una CF adecuada, menos que ese valor todavía. O sea se puede esperar un consumo del 50% o menos que usando un HDD convecional. Esto obviamente en portables o sistemas alimentados por baterías significa un gran incremento en la autonomía del dispositivo y también en aumentar más del 20% la vida útil de las baterías
• Nivel de ruido: Si bien los últimos HDD IDE que se comercializaron tenían un muy bajo nivel de ruido...nada es más bajo que 0...pues ese es el nivel de ruido con esta solución. O sea una solución totalmente silenciosa, cosa muy importante en ciertas aplicaciones y ambientes (además de colaborar con la preservación del ambiente al no producir contaminación sonora del mismo)
• Alta resistencia: Los clásicos discos de 2,5" están fuertemente limitados en su resistencia a golpes, vibraciones y altas temperaturas. En los dos primeros aspectos queda claro que al no ser este un dispositivo mecánico como los HDD, es prácticamente inmune a golpes y vibraciones (realmente existen límites según cada modelo de CF, pero los mismos son siempre varias veces más altos que aquellos de un HDD convencional). Y en relación a la temperatura mientras los mejores discos soportan a lo sumo un ambiente de operación de 55°C, las CF comunes soportan operar a 65°C y existen CF industriales que son capaces de soportar rangos de -40°C a 85°C, rango que ningún disco convencional puede soportar. O sea esta es una solución ideal para aquellas aplicaciones donde se deba operar en movimiento o en condiciones ambientales no favorables y la limitante pasará a ser algún otro componente de su notebook y no el disco duro como le sucede ahora.
• Reducido peso: Mientras un HDD convencional ronda los 100 grs o más esta solución no supera los 30 gr con 1 tarjeta incluida y unos 42 gr con las dos tarjetas. Esto puede ser importante en equipos embarcados o móviles
• Tiempos medios de acceso: Los mejores discos HDD convencionales para notebooks suelen tener tiempos medios de acceso que rondan entre los 11 y 15 milisegundos. Con esta solución dichos tiempos se reducen al orden de 0,3 a 2 milisegundos depediendo de la CF utilizada. O sea la reducción es drástica, implicando una mejora muy importante en la ejecución de Sistemas Operativos o aplicaciones transaccionales accediendo a importantes bases de datos

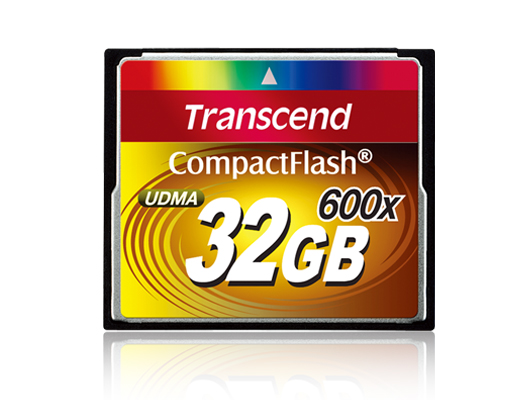

• Velocidad de transferencia: En este punto la solución es fuertemente dependiente de la CF elegida. Sin embargo con una buena selección se pueden tener soluciones donde dicha velocidad sea igual o superior a los mejores discos convencionales. Estos tienen rangos que van de los 12 a 50 Mb/seg, mientras que de acuerdo a la tarjeta usada se pueden tener rangos desde los 2 Mb/seg a los 70 Mb/seg (por ejemplo con una CF Transcend 600x las velocidades de transferencia son siempre superiores a los 65 Mb/seg y llegan a valores de hasta 85 Mb/seg). Pero sea cual sea la velocidad de transferencia...el gran diferencial a favor de esta solución es que en la misma dicha velocidad es la misma para toda la capacidad del soporte, mientras que en los discos convencionales la misma decae a veces a menos del 50% entre lo obtenible para las primeras pistas y lo obtenible para las últimas pistas del soporte. El resultado final es que con una buena CF el desempeño de las aplicaciones es notablemente mejor
• Durabilidad: Existe un falso preconcepto sobre este tema. Es cierto que la vida útil de toda memoria flash es limitada a cierta cantidad de ciclos de borrado/escritura de las celdas de memoria que la constituyen. Pero también los discos convencionales tienen un serio desgaste de sus partes mecánicas. Por lo tanto si se eligió la tarjeta adecuada para el uso o aplicación que se va a implementar, se pueden lograr vidas útiles del mismo nivel que un buen disco convencional. En otras palabras así como hay HDD que no superan por mucho el año de vida útil y otros como un buen disco Hitachi que pueden operar a plena confiabilidad hasta unos 7 años de un uso normal, lo mismo sucede con las CF, pues una buena SLC industrial de alta calidad puede dar holgadamente unos 5 años de vida útil con una utilización del tipo normal
• Independientemente de todas las razones técnicas y prácticas listadas previamente, hay un hecho real: hoy en día ya no se fabrican más discos IDE convencionales para notebooks y por lo tanto conseguir una unidad de reemplazo para su notebook que posiblemente tenga poco uso y le sea a Ud totalmente funcional y adecuada, es casi una misión imposible. Pues en dicho caso debería considerar esta alternativa antes de tirar su notebook a la basura
• Usando este adaptador doble se gana gran flexibilidad en las capacidades y tipos de tarjetas CF elegibles. Se podrá por ejemplo utilizar una buena CF SLC Industrial de 1 a 4 Gb para soportar el Sistema Operativo y los programas que usan disco en modo intensivo, mientras que se podrá poner en la otra ranura una tarjeta MLC (más económica por cada Gb obtenido) de 8 a 64 Gb para albergar los datos y programas con una intensidad de acceso más moderada tal que la durabilidad de una tarjeta MLC sea adecuada. O ses que la doble ranura permite:
  • Una mayor capacidad total (se tienen ahora dos discos cada uno de hasta posibles 64 Gb)
  • Separación de Sistema Operativo de datos, lo cual es una buena práctica de seguridad y facilita la eventual recuperación de desastres o la migración de versión del sistema
  • Mejores tiempos de acceso al estar operando sobre dos unidades independientes
  • Costos muchos más razonables y ya no tan lejanos a lo que hoy le costaría un HDD convencional si lo consigue

Si bien en nuestras publicaciones de las diferentes tarjetas CF que ofrecemos damos los elementos para realizar una aproximación a la mejor elección (y por lo tanto le pedimos que visite las mismas) sugerimos que nos contacte para recibir asistencia en tal selección.

Características:

• Conector IDE macho de 44 pines sobre el adaptador

• Soporta 2 tarjetas CF sin límite de capacidad

• La CF insertada en un slot se comportará como un disco IDE master y la insertada en el otro slot lo hará como un disco IDE slave

• Soporta tarjetas CompactFlashTM  (Type I )

• La interfaz IDE no permite Hot-PLug de la CF

• Transparente para el sistema operativo .

• Plug&Play - No requiere drivers.

• Compatible con todas las plataformas (DOS, Windows, Linux, etc.)

• La tarjeta CF puede ser definida como unidad primaria booteable conteniendo el OS y/o aplicaciones

• Cumple con las normas RoHS de protección ambiental

• Cumple con las normas FCC, CE y BSMI
