Instale
una o dos tarjetas CF , booteable en su interfaz IDE de 44 pines,
notebooks y sistemas embebidos

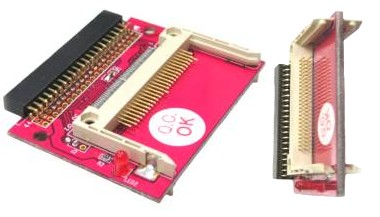

Este
adaptador permite utilizar dos tarjetas de memoria CF como discos
conectados al sistema a través de la interfaz IDE de 44 pines. Se
instala directamente sobre el conector IDE macho de la placa
mother, quedando ubicado en forma vertical sobre la misma.
El dispositivo puede configurarse para que la CF insertada actúe
como unidad de inicio (boot).
|
|
|
Por medio
de este adaptador se podrá conectar dos tarjetas Compact Flash Tipo I a una
controladora IDE de 44 pines, tal que dichas tarjetas sean vistas por el sistema
host como dos unidades de disco del tipo IDE ATA.
Las características de los discos asi obtenidos sobre el sistema serán
dependientes de los tipos y modelos de tarjetas utilizadas, pero consultando
a nuestro soporte Ud podrá
obtener el asesoramiento necesario para poder elegir las tarjetas más
convenientes para su caso de aplicación.
Los discos asi instalados serán uno de ellos master y el otro slave en base a
la ranura en que se ha puesto la tarjeta. Desde ya que se puede usar el
adaptador con una sola tarjeta y en ese caso el disco será master o slave
en función de en cual ranura se montó la tarjeta.
El adaptador también provee un microled
indicador de tráfico sobre el mismo. El conjunto no necesita de ninguna
alimentación adicional pues la misma es tomada de la misma interface IDE de
44 pines.
La capacidad instalable (no dependiente del adaptador el cual es
transparente en tal sentido) estará dada por las capacidades de las CF usadas
(hoy las mismas se proveen en el rango de los 32 Mb a los 64 Gb) y de la máxima
capacidad que sea capaz de manejar la controladora IDE host de este
conjunto. Los discos así generados serán booteables si el sistema donde se
instala provee un BIOS capaz de bootear desde su controladora IDE (la mayoría
lo hacen, si bien algunos limitan esa posibilidad al disco master, mientras
que otros aceptan bootear tanto del master como el slave). Para poder
bootear desde la CF la tarjeta utilizada debe aceptar dicho tipo de
operación.
Las aplicaciones posibles
para este artificio son ilimitadas, pudiéndose utilizar como unidad de
almacenamiento en sistemas industriales, en sistemas embebidos, en
sistemas médicos, instrumental de diversa índole, etc., pero claramente
una de la más frecuente e interesante aplicación es la de usar este
adaptador y un par de CF adecuadas para el reemplazo del disco duro de una
notebook o equipo portable. En dicha aplicación se puede destacar:
-
Extremadamente bajo
consumo: Mientras los HDD de 2,5" de la mejor calidad consumen 2 vatios
o más, aún con grandes capacidades ésta solución no consumiría más de
1 vatio y en la mayoría de los casos si se eligió una CF adecuada, menos
que ese valor todavía. O sea se puede esperar un consumo del 50% o menos
que usando un HDD convecional. Esto obviamente en portables o sistemas
alimentados por baterías significa un gran incremento en la autonomía del
dispositivo y también en aumentar más del 20% la vida útil de las baterías
-
Nivel de ruido: Si bien los
últimos HDD IDE que se comercializaron tenían un muy bajo nivel de
ruido...nada es más bajo que 0...pues ese es el nivel de ruido con esta
solución. O sea una solución totalmente silenciosa, cosa muy importante en
ciertas aplicaciones y ambientes (además de colaborar con la preservación
del ambiente al no producir contaminación sonora del mismo)
-
Alta resistencia: Los
clásicos discos de 2,5" están fuertemente limitados en su resistencia
a golpes, vibraciones y altas temperaturas. En los dos primeros aspectos
queda claro que al no ser este un dispositivo mecánico como los HDD, es
prácticamente inmune a golpes y vibraciones (realmente existen límites
según cada modelo de CF, pero los mismos son siempre varias veces más
altos que aquellos de un HDD convencional). Y en relación a la temperatura
mientras los mejores discos soportan a lo sumo un ambiente de operación de
55°C, las CF comunes soportan operar a 65°C y existen CF industriales que
son capaces de soportar rangos de -40°C a 85°C, rango que ningún disco
convencional puede soportar. O sea esta es una solución ideal para aquellas
aplicaciones donde se deba operar en movimiento o en condiciones ambientales
no favorables y la limitante pasará a ser algún otro componente de su
notebook y no el disco duro como le sucede ahora.
-
Reducido peso: Mientras un
HDD convencional ronda los 100 grs o más esta solución no supera los 30 gr
con 1 tarjeta incluida y unos 42 gr con las dos tarjetas. Esto puede ser importante en equipos embarcados o móviles
-
Tiempos medios de acceso:
Los mejores discos HDD convencionales para notebooks suelen tener tiempos
medios de acceso que rondan entre los 11 y 15 milisegundos. Con esta
solución dichos tiempos se reducen al orden de 0,3 a 2 milisegundos
depediendo de la CF utilizada. O sea la reducción es drástica, implicando
una mejora muy importante en la ejecución de Sistemas Operativos o
aplicaciones transaccionales accediendo a importantes bases de datos
-
Velocidad de transferencia:
En este punto la solución es fuertemente dependiente de la CF elegida. Sin
embargo con una buena selección se pueden tener soluciones donde dicha
velocidad sea igual o superior a los mejores discos convencionales. Estos
tienen rangos que van de los 12 a 50 Mb/seg, mientras que de acuerdo a la
tarjeta usada se pueden tener rangos desde los 2 Mb/seg a los 120 Mb/seg (por
ejemplo con una CF Transcend 600x las velocidades de transferencia son
siempre superiores a los 65 Mb/seg y llegan a valores de hasta 85 Mb/seg).
Pero sea cual sea la velocidad de transferencia...el gran diferencial a
favor de esta solución es que en la misma dicha velocidad es la misma para
toda la capacidad del soporte, mientras que en los discos convencionales la
misma decae a veces a menos del 50% entre lo obtenible para las primeras
pistas y lo obtenible para las últimas pistas del soporte. El resultado
final es que con una buena CF el desempeño de las aplicaciones es
notablemente mejor
-
Durabilidad: Existe un
falso preconcepto sobre este tema. Es cierto que la vida útil de toda
memoria flash es limitada a cierta cantidad de ciclos de borrado/escritura
de las celdas de memoria que la constituyen. Pero también los discos
convencionales tienen un serio desgaste de sus partes mecánicas. Por lo
tanto si se eligió la tarjeta adecuada para el uso o aplicación que se va
a implementar, se pueden lograr vidas útiles del mismo nivel que un buen
disco convencional. En otras palabras así como hay HDD que no superan por
mucho el año de vida útil y otros como un buen disco Hitachi que pueden
operar a plena confiabilidad hasta unos 7 años de un uso normal, lo mismo
sucede con las CF, pues una buena SLC industrial de alta calidad puede dar
holgadamente unos 5 años de vida útil con una utilización del tipo normal
-
Independientemente de todas
las razones técnicas y prácticas listadas previamente, hay un hecho real:
hoy en día ya no se fabrican más discos IDE convencionales para notebooks
y por lo tanto conseguir una unidad de reemplazo para su notebook que
posiblemente tenga poco uso y le sea a Ud totalmente funcional y adecuada,
es casi una misión imposible. Pues en dicho caso debería considerar esta
alternativa antes de tirar su notebook a la basura
-
Usando este adaptador doble
se gana gran flexibilidad en las capacidades y tipos de tarjetas CF
elegibles. Se podrá por ejemplo utilizar una buena CF SLC Industrial de 1 a
8 Gb para soportar el Sistema Operativo y los programas que usan disco en
modo intensivo, mientras que se podrá poner en la otra ranura una tarjeta
MLC (más económica por cada Gb obtenido) de 8 a 256 Gb para albergar los
datos y programas con una intensidad de acceso más moderada tal que la
durabilidad de una tarjeta MLC sea adecuada. O ses que la doble ranura
permite:
-
Una mayor capacidad
total (se tienen ahora dos discos cada uno de hasta posibles 256 Gb)
-
Separación de Sistema
Operativo de datos, lo cual es una buena práctica de seguridad y
facilita la eventual recuperación de desastres o la migración de
versión del sistema
-
Mejores tiempos de
acceso al estar operando sobre dos unidades independientes
-
Costos muchos más
razonables y ya no tan lejanos a lo que hoy le costaría un HDD
convencional si lo consigue
En el listado previo queda
bastante claro que la elección de tarjetas CF adecuadas para su necesidad es
uno de los puntos críticos para el éxito de usar esta solución. Que tarjetas elegir depende de muchos factores como tipo de uso a darle (soporte de un OS,
ejecución de programas, soporte de datos, etc.). el nivel o intensidad del uso
(alta, media o baja carga de accesos a disco), performances deseadas o
necesitadas, durabilidad deseada o aceptable, costo, capacidades necesarias,
etc. La combinación de todos estos factores hace que la tarea no sea fácil.
Si
bien en nuestras publicaciones de las diferentes tarjetas CF que ofrecemos damos
los elementos para realizar una aproximación a la mejor elección (y por lo
tanto le pedimos que visite las mismas) sugerimos que nos contacte para recibir
asistencia en tal selección.
|
