TOTALMENTE APTO PARA USO EN AMBIENTES INDUSTRIALES RIGUROSOS
Por medio de este kit adaptador PE2PCI Ud. podrá convertir una cualesquiera de las ranuras PCI Express que tenga disponible en su equipo (PC de escritorio, Servidor, PC Industrial, PLC o cualquier dispostivo basado en una motherboard típica de PC con un bus y ranuras PCIe), en dos ranuras PCI estándar que cumplen plenamente con las especificaciones para PCI 32 bits operando a 66 MHz (ó 33 MHz acorde las placas PCI que se instalen).
El
uso de este kit es una solución altamente adecuada cuando, por las razones que
sean, se deban seguir usando ciertas placas PCI para determinadas funciones y se
deba instalar un nuevo host que sólo ofrece ranuras PCIe u ofrece menos ranuras
PCI que las necesarias
Esta situación es habitual en instalaciones industriales, donde existen
interfaces de control PCI para las cuales no existen interfaces equivalentes
PCIe o las mismas son de muy elevado costo y/o requieren costosas adaptaciones
en las máquinas controladas. Pero tambien puede darse a nivel doméstico o de
oficina cuando se tiene que cambiar un host que controlaba por ejemplo un
complejo sistema de video vigilancia basado en varias controladoras PCI (o
sistemas similares) y su total reemplazo por uno basado en PCIe tendría un
costo muy elevado.

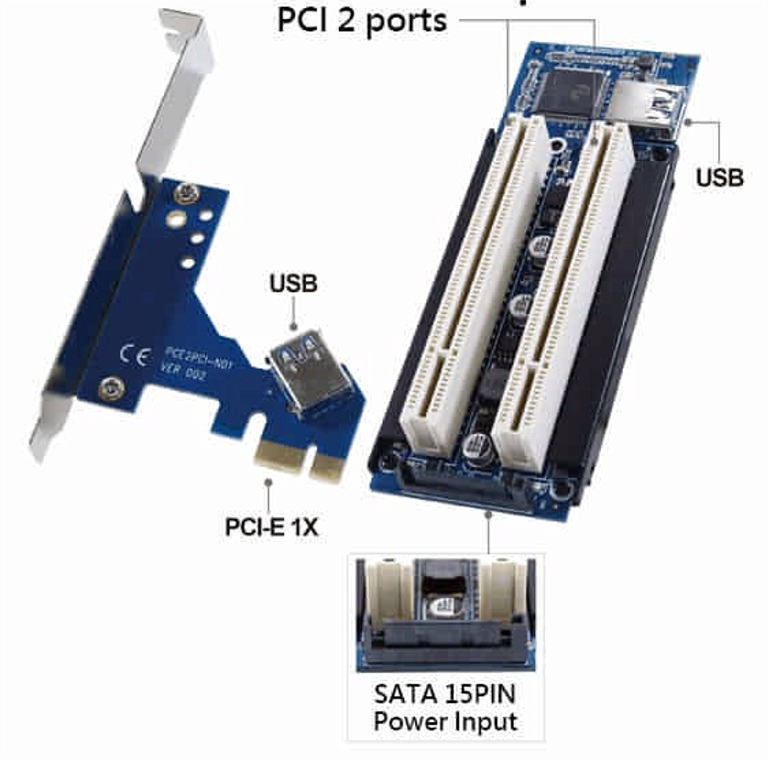

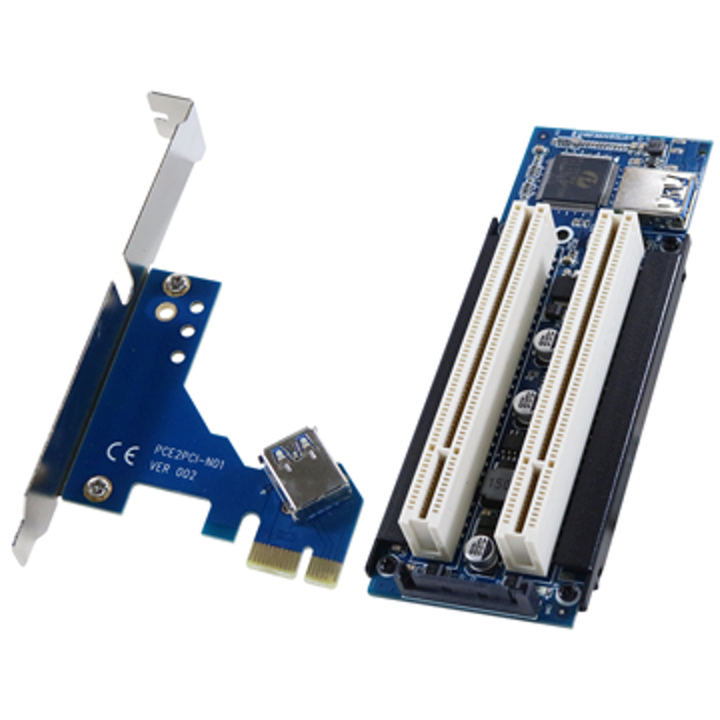

El kit viene compuesto de 4 elementos físicamente separados:
Placa PCIe LowProfile x1: la misma es totalmente pasiva y su única función es permitir la conexión al bus PCIe del host del módulo activo con las ranuras PCI estándar
El módulo activo que en base al chipset Pericom genera un bus PCI local sobre el cual se conectan las dos ranuras PCI estándar y el cual también permite la conexión de la alimentación auxiliar para los casos donde las placas PCI a instalar requieran una mayor alimentación que la estándar (esta conexión de alimentación es opcional o sea no es necesaria si las placas PCI a instalar no tienen altas exigencias de provisión de energía)

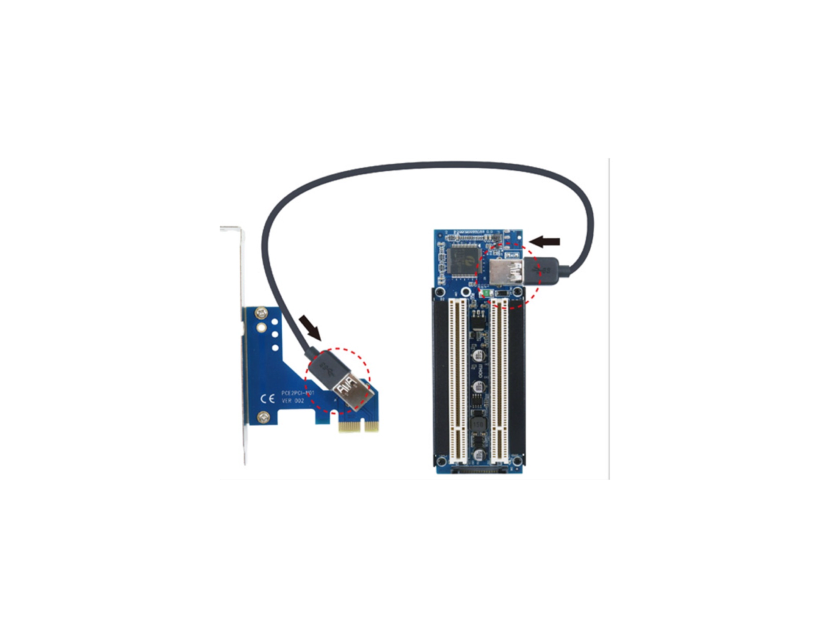

Un cable tipo USB 3.0 certificado de unos 60 cm de longitud aproximadamente con conectores USB Tipo A macho en cada extremo, que permite la interconexión de los dos elementos anteriores.
Elementos de sujeción del módulo activo con las ranuras PCI incluyendo 4 torretas de bronce con sus extremos internamente roscados (hembra) y 8 tornillos
Esta estructura modular del kit PE2PCI le da al mismo una gran flexibilidad para su instalación física, pudiéndose:
Instalarse dentro del gabinete del host con el módulo activo "colgando" de las placas PCI a instalar convenientemente fijadas al backpanel del equipo
Fijando con los elementos de sujeción provistos el módulo activo del kit al motherboard o al gabinete del host en forma interna de tal manera que las placas PCI se puedan acomodar adecuadamente
Poniendo las placas PCI fuera del gabinete del host y fijando el módulo activo a un lateral o el "techo" del gabinete del host
Instalando las placas PCI y el módulo activo en otro gabinete, mini-tower o una caja metálica apropiada emplazada externamente al gabinete del host
etc.
o sea múltiples alternativas pueden ser pensadas de acuerdo al host que se tenga y la funcionalidad global que se busque.
(para los casos de instalaciones externas al gabinete del host, el bracket de la placa PCIe de este kit tiene un ojal en "U" que permite pasar sin dificultad el cable USB de interconexión)

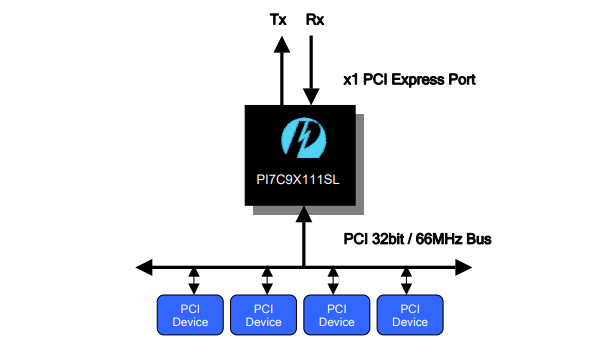

El kit ha sido completamente desarrollado, diseñado y fabricado en Taiwán por MingHeng Co. Ltd. y está basado en un puente (bridge) PCIe a PCI reversible implementado por el chipset Pericom PI7C9X111SL, el cual es reconocido a nivel mundial por su estabilidad y calidad. El mismo cumple plenamente con las normas RoHS de protección del ambiente, tiene un consumo de energía mínimo y todo el conjunto es totalmente apto para su uso en ambientes industriales rigurosos.
El adaptador no requiere el uso de drivers o software alguno lo cual nos da una solución completamente independiente y transparente para la plataforma software utilizada sea Windows, Linux o DOS. Por lo tanto el usuario de lo único que se deberá preocupar es de que las placas PCI que desee instalar por medio de este kit cumplan con las especificaciones hardware del mismo y que la plataforma software que vaya a utilizar disponga de los drivers correspondientes para las placas PCI a usar si es que las mismas requieren tales drivers.
Caracteristicas y Especificaciones:
Puede ser instalado en cualquier tipo de ranura PCIe: 1x, 2x, 4x, 8x ó 16x
Conexión PCIe compatible con las versiones 1.0, 2.0 y 3.0 de la especificación PCIe
Ofrece 2 ranuras PCI capaces de operar en 32 bits 66 MHz
Las ranuras PCI son compatibles con la especificación PCI versión 3.0 (y precedentes)

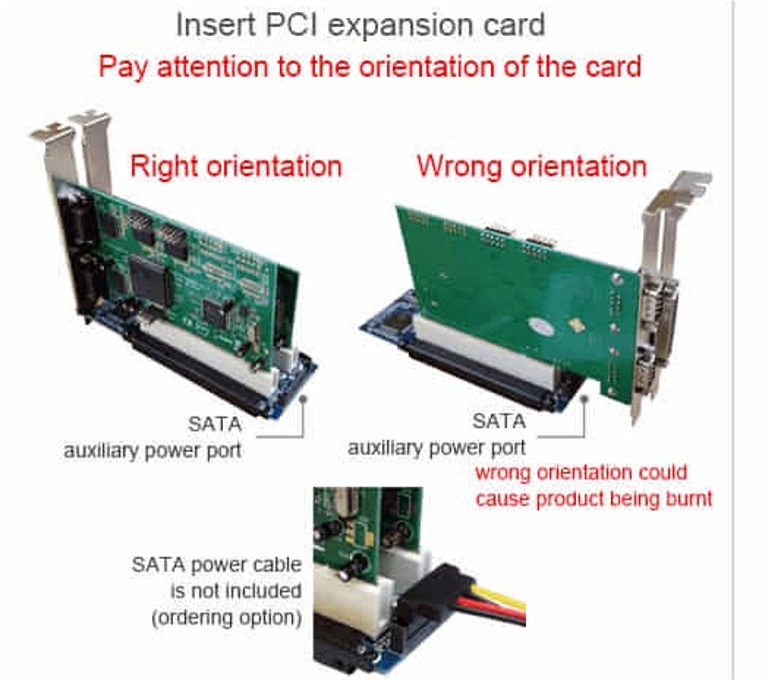

El módulo activo ofrece un conector de alimentación tipo SATA de 15 pines (el uso de esta alimentación es opcional y es provista para cubrir aquellos casos en los cuales se van a instalar placas PCI de alto consumo de energía)
PCI Express Base Specification, Revision 1.1
PCI Express CEM Specification, Revision 1.0a (especificaciones electromecánicas)
Especificación versión 1.0 de PCI Express a PCI/PCI-X Bridge
PCI-to-PCI Bridge Architecture Especificación, Revision 1.2
Cumple con la versión 2.0 de la especificación SMBus
PCI Bus PM Interface Specification, Revision 1.1
Advanced Configuration and Power Interface Specification, Revision 2.0
Un chip de control de E/S de 5 V garantiza los requisitos del sistema de transmisión de señal PCI de 3,3 V
Soportado por Windows 98/Me/2000/XP/Vista/7/8/8.1/10/11 (para XP y posteriores tanto en sus ediciones de 32 bits como de 64 bits)
Soportado por DOS y distintas versiones de Linux
Para todos los sistemas indicados obviamente se debe verificar que las placas PCI sean también soportadas por los mismos ya sea nativamente o con la instalación de los drivers correspondientes (el kit PCE2PCI "per se" mismo no requiere de ningún driver)
Consumo del PE2PCI: Inferior a 0,5 vatios
Temperaturas de operación de -40°C a 85°C
Basado en chipset Pericom PI7C9X111SL BFDE
Cumple con las normas FCC, CE, BSMI y RoHS
Contenido del paquete:
Adaptador PCIe LowProfile
Módulo activo con la electrónica y las dos ranuras PCI
Cable USB 3.0 de interconexión de 60 cm
Elementos de montaje (4 torretas de bronce con extremos roscados hembra, 8 tornillos
Dimensiones envolventes aproximadas:
Adaptador PCIe LowProfile: 62 mm x 64 mm x 7 mm (bracket excluido)
Módulo activo con la electrónica y las dos ranuras PCI. 130 mm x 43 mm x 21 mm
