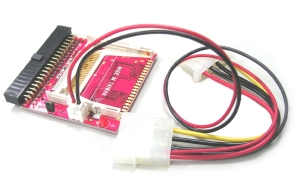

Modelo: ST-307
Adaptador de 1 slot Compact Flash a IDE 40 pines

Conector hembra para conexión directa a la controladora IDE del motherboard

Puede configurarse tal que la CF se comporte como unidad master o slave

( CF <---> IDE 40 )

Por medio de este adaptador se podrá conectar una tarjeta Compact Flash Tipo I, Tipo II o Microdrive a una controladora IDE de 40 pines, tal que dicha tarjeta sea vista por el sistema de la controladora como un disco del tipo IDE ATA.
Las características del disco asi obtenido sobre el sistema serán dependientes del tipo y modelo de tarjeta utilizada, pero existiendo en el mercado una amplia gama de capacidades y características de performance para dichas tarjetas, Ud. podrá para cada necesidad encontrar la combinación más adecuada.
El disco asi instalado podrá ser configurado como master o slave en base a un jumper disponible sobre el adaptador, el cual también provee un led indicador de tráfico sobre el mismo. El conjunto se alimenta directamente desde la fuente del equipo host donde se instala por medio del cable provisto (ó una alimentación directa de 5 V al conector de 2 pines disponibles sobre el adaptador).
La capacidad instalable (no dependiente del adaptador el cual es transparente en tal sentido) estará dada por la capacidad de la CF usada (hoy las mismas se proveen en el rango de los 128 Mb a los 256 Gb) y de la máxima capacidad que sea capaz de manejar la controladora IDE host de este conjunto. El disco así generado será booteable si el sistema donde se instala provee un BIOS capaz de bootear desde su controladora IDE (la mayoría lo hacen). Y en cuanto al modo de ser conectado el adaptador ha sido diseñado para conectarse directamente a los puertos IDE estándar de 40 pines provistos por los motherboards habituales y otros equipos que tienen puertos IDE de 40 pines (desde ya el usuario también podrá realizar dicha conexión por medio de un cable plano IDE adecuado, pero tal cable no es parte de éste producto)

• Extremadamente bajo consumo: Se puede esperar un consumo del 50% o menos que usando un HDD convecional. Esto obviamente en portables o sistemas alimentados por baterías significa un gran incremento en la autonomía del dispositivo y también en aumentar más del 20% la vida útil de las baterías
• Capacidades: Hoy en día existen tarjetas CF para cubrir todo el rango de capacidades soportado por la norma IDE (y EIDE)
• Nivel de ruido: Si bien los últimos HDD IDE que se comercializaron tenían un muy bajo nivel de ruido...nada es más bajo que 0...pues ese es el nivel de ruido con esta solución. O sea una solución totalmente silenciosa, cosa muy importante en ciertas aplicaciones y ambientes (además de colaborar con la preservación del ambiente al no producir contaminación sonora del mismo)
• Alta resistencia: Los discos clásicos están fuertemente limitados en su resistencia a golpes, vibraciones y altas temperaturas. En los dos primeros aspectos queda claro que al no ser este un dispositivo mecánico como los HDD, es prácticamente inmune a golpes y vibraciones (realmente existen límites según cada modelo de CF, pero los mismos son siempre varias veces más altos que aquellos de un HDD convencional). Y en relación a la temperatura mientras los mejores discos soportan a lo sumo un ambiente de operación de 55°C, las CF comunes soportan operar a 65°C y existen CF industriales que son capaces de soportar rangos de -40°C a 80°C, rango que ningún disco convencional puede soportar. O sea esta es una solución ideal para aquellas aplicaciones donde se deba operar en movimiento o en condiciones ambientales no favorables y la limitante pasará a ser algún otro componente de su equipo y no el disco duro como le sucede ahora.
• Reducido peso: Mientras un HDD convencional ronda los 600 grs o más (entorno de los 100 grs si se usan discos de 2,5") esta solución no supera los 30 gr tarjeta incluida. Esto puede ser importante en equipos embarcados o móviles
• Tiempos medios de acceso: Los mejores discos HDD convencionales suelen tener tiempos medios de acceso que rondan entre los 11 y 15 milisegundos. Con esta solución dichos tiempos se reducen al orden de 0,3 a 2 milisegundos depediendo de la CF utilizada. O sea la reducción es drástica, implicando una mejora muy importante en la ejecución de Sistemas Operativos o aplicaciones transaccionales accediendo a importantes bases de datos
• Velocidad de transferencia: En este punto la solución es fuertemente dependiente de la CF elegida. Sin embargo con una buena selección se pueden tener soluciones donde dicha velocidad sea igual o superior a los mejores discos convencionales. De hecho en este aspecto el límite lo suele imponer el puerto IDE que en las mejores implementaciones apenas llega a los 133 Mb/s. Pero sea cual sea la velocidad de transferencia...el gran diferencial a favor de esta solución es que en la misma dicha velocidad es la misma para toda la capacidad del soporte, mientras que en los discos convencionales la misma decae a veces a menos del 50% entre lo obtenible para las primeras pistas y lo obtenible para las últimas pistas del soporte. El resultado final es que con una buena CF el desempeño de las aplicaciones es notablemente mejor
• Durabilidad: Existe un falso preconcepto sobre este tema. Es cierto que la vida útil de toda memoria flash es limitada a cierta cantidad de ciclos de borrado/escritura de las celdas de memoria que la constituyen. Pero también los discos convencionales tienen un serio desgaste de sus partes mecánicas. Por lo tanto si se eligió la tarjeta adecuada para el uso o aplicación que se va a implementar, se pueden lograr vidas útiles del mismo nivel que un buen disco convencional. En otras palabras así como hay HDD que no superan por mucho el año de vida útil y otros como un buen disco Hitachi que pueden operar a plena confiabilidad hasta unos 7 años de un uso normal, lo mismo sucede con las CF, pues una buena SLC industrial de alta calidad puede dar holgadamente unos 5 años de vida útil con una utilización del tipo normal
• Independientemente de todas las razones técnicas y prácticas listadas previamente, hay un hecho real: hoy en día ya no se fabrican más discos IDE convencionales y por lo tanto conseguir una unidad de reemplazo para su equipo que posiblemente tenga poco uso y le sea a Ud totalmente funcional y adecuada, es casi una misión imposible. Pues en dicho caso debería considerar esta alternativa antes de tirar su equipo a la basura

En el listado previo queda bastante claro que la elección de una tarjeta CF adecuada para su necesidad es uno de los puntos críticos para el éxito de usar esta solución. Que tarjeta elegir depende de muchos factores como tipo de uso a darle (soporte de un OS, ejecución de programas, soporte de datos, etc.). el nivel o intensidad del uso (alta, media o baja carga de accesos a disco), performances deseadas o necesitadas, durabilidad deseada o aceptable, costo, capacidades necesarias, etc. La combinación de todos estos factores hace que la tarea no sea fácil, por lo cual siéntase totalmente libre para contactarnos y consultarnos que aconsejamos para su caso en particular en un momento dado pues otra dificultad que se añade en este punto es la rápida variación que sufre la oferta de memorias CF tanto en modelos como prestaciones.



Características y especificaciones:

• Conector IDE hembra de 40 pines sobre el adaptador

• Alimentado por medio de un conector de dos pines sobre el circuito impreso del adaptador (cable de conexión a fuentes estándar con conectores Mólex 4 pines provisto)

• MicroLed indicador de tráfico de alta intensidad sobre la placa

• Contactos bañados en oro industrial 15 micrones con una durabilidad mínima de 10000 operaciones de inserción y extracción de la tarjeta

• Soporta 1 tarjeta CF sin límite de capacidad

• La unidad de disco así generada puede ser configurada tanto como master o slave

• Soporta tarjetas CompactFlashTM  de todo tipo (Tipo I, Tipo II y Microdrive)

• La interfaz IDE no permite Hot-PLug de la CF

• Transparente para el sistema operativo .

• Soporte multiplataforma (Windows, Linux, DOS, etc.)

• No requiere drivers.

• La tarjeta CF puede ser definida como unidad primaria booteable conteniendo el OS y/o aplicaciones

• Cumple con las normas RoHS de protección ambiental

• Cumple certificaciones FCC, CE y BSMI

• Dimensiones: 59 mm x 50 mm(1) x 8,5 mm(2)

(1) 8 mm corresponden al conector IDE el cual quedaría embutido dentro del puerto de la controladora. No se considera lo que sobresaldría la CF que son aproximadamente unos 17 mm desde el borde del adaptador opuesto al conector IDE

(2) La altura real del adaptador es algo menor pero esta es la dimensión envolvente segura para que los pines soldados en el dorso de la placa no tengan oportunidad de tocar algo.
