Los desarrolladores y fabricantes de muchos dispositivos de uso industrial, comercial y hogareño requieren en sus equipos el poder visualizar a sus usuarios breves mensajes indicando datos de operación, códigos de error o de status, instrucciones operativas, etc.
La lista de dispositivos involucrados sería casi interminable por lo cual sólo damos algunos ejemplos típicos: PLCs industriales, equipos de rack en granjas de servidores de vigilancia, instrumental de todo tipo, controles remotos, equipamiento médico, equipos de monitoreo de redes de comunicaciones, sistemas de distribución eléctrica, etc.

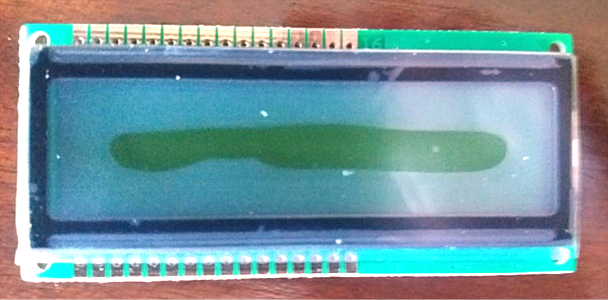

En todos estos casos el display LCD (Liquid Cristal Display), de 2 líneas de 16 caracteres cada una, fabricado en Taiwán por APEX (uno de los líderes mundiales en este tipo de dispositivos) resulta ideal para estas aplicaciones por su diseño compacto, el bajo requerimiento de componentes externos, su máxima calidad y extrema durabilidad.
El mismo también resulta ideal para el reemplazo de componentes similares en laboratorios de reparación electrónica.
Características y especificaciones:
La unidad usa un LCD tipo STN (amarillo-verde) Transflective
Diseñado y fabricado para operar en un rango amplio de temperaturas
Apto para uso en ambiente industrial
Extremadamente bajo nivel de consumo con un panel matriz de puntos LCD y circuitos CMOS LSI
Delgado y liviano, permitiendo su fácil integración en un amplio rango de equipos

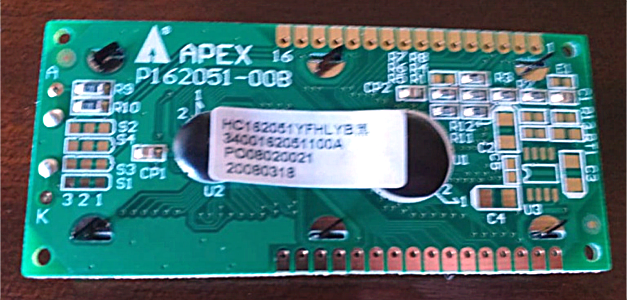

Puede conectarse usando tanto los puntos de conexión superiores o los puntos de conexión inferiores facilitando así la integración en distintos dispositivos
Al permitir ser conectado a niveles de señal CMOS de propósitos generales puede ser fácilmente interconectado a microprocesadores con entradas/salidas estándar paralelas de 4-bits y 8-bits
Multiplexing driving : 1/16duty, 1/4bias, 6 o’clock
Tiene integrado un generador de caracteres ROM, un generador de caracteres RAM y una RAM para datos a visualizar:
El generador de caracteres ROM ofrece 225 patrones de 5*7 puntos incluyendo caracteres alfanuméricos y símbolos
El generador de caracteres RAM permite al usuario programar 8 patrones de 5*7 puntos para caracteres de su propio diseño
La RAM para visualización de datos es de 80*8 bits
Acepta un amplio conjunto de comados: Display clear, Cursor home, Display ON/OFF, Cursor ON/OFF, Parpadeo de caracter, Cursor shift, Display shift
Ofrece 2 líneas de 16 caracteres cada línea
Dotado de un back-light de color amarillo verdoso (570 nm) con una intensidad de 215 candelas/metro cuadrado (típica)
Dimensiones de cada punto: 0,5 * 0,55 mm
Separación entre puntos de 0,07 mm
Tamaño de cada caracter de 2,78 * 4,89 mm

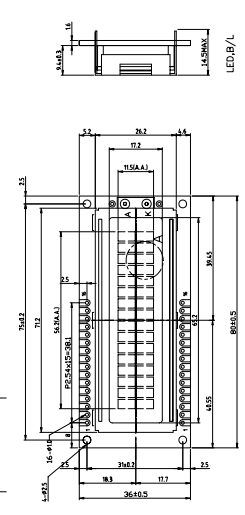

Dimensiones 80,0 mm * 36,0 mm * 14,5 mm
Área de visualización de 62,5 mm * 16,0 mm
Área activa de 56,2 mm * 11,5 mm
Voltaje de operación de 4,5 V a 5,5 V
Corriente de operación típica 0,35 mA (máximo 0,6 mA)
Disipación de energía 720 mW
Temperaturas de operación de -20°C a 70°C
Temperaturas de almacenamiento de -30°C a 80°C
Vida útil del LCD mayor a 100000 horas
Tiene certificaciones FCC, CE, BSMI y ROHS
Especificaciones más detalladas
