Modelo: CB-SA2-100
(Lycom KB-108)

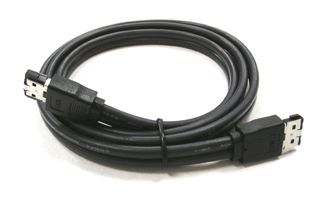

Cable de datos eSATA para uso externo de 100 cm de longitud

La selección de los cables del tipo y calidad requeridos es muy importante para el correcto armado de un PC o Servidor. Como hemos resaltado en otras páginas de nuestro sitio mucha gente piensa en ellos como en "simples cables" y ese suele ser uno de los más graves errores que se cometen: Un cable no tiene por lo general nada de simple y su concepción y diseño consume meses y hasta años de trabajo de importantes grupos de ingenieros y técnicos para obtener los resultados esperados en el uso del mismo.  Por ésto es muy importante al comprar cables para su equipo el mirar muy bien las especificaciones y certificaciones que el producto ofrece y si las mismas no le son informadas evite comprar a ese proveedor si quiere evitar dolores de cabeza.

El cable presentado en esta página es un cable de alta calidad y certificado que permitirá conectar cualquier dispositivo eSATA (por lo general cofres de disco externos o unidad ópticas externas) a los puertos eSATA del motherboard o de una controladora eSATA que se haya agregado a su equipo.

El mismo podrá ser complementado con una o dos unidades del CB-SA2-SA-015 para ya sea:

** Convertir en eSATA un puerto SATA del motherboard
(puerto SATA del motherboard --> CB-SA2-SA-015-->CB-SA2-100)

** Conectar un disco SATA estándar a un puerto eSATA del equipo host
(puerto eSATA del host-->CB-SA2-100-->CB-SA2-SA-015-->disco SATA estándar)

** Conectar en forma externa un disco SATA estándar usando un puerto SATA estándar del motherboard
(puerto SATA del motherboard-->CB-SA2-SA-015-->CB-SA2-100-->CB-SA2-SA-015-->disco SATA estándar)

Caracteristicas y Especificaciones:

• Ofrece en ambos extremos conectores estándar eSATA macho con receptáculo tipo "I" de 7 contactos
• Longitud del cable de alta calidad para uso externo de 100 centímetros
• Fabricado con un cable certificado COMAX E173433-D UL Estilo AWM 2725 80° C 30 V VW-1 compuesto
  por 2*(26AWG/1 par+A+D+M+A+B):
  • Conductores un par 26AWG de cobre torcionados y estañados
  • Aisladores HDPE, FOAM PE, FOAM PP
  • Blindaje por medio por medio de una cinta de Mylar aluminizada auto-adhesiva
  • Un mallado con una cobertura mínima del 85% hecho con hilos de cobre estañado
  • una cubierta de 80° C PVC OD 3,7 mm*9,4 mm +/-0,2 mm
• Conectores con:
  •  un alojamiento (housing) fabricado en TPC UL 94V-0 + fibra de vidrio
  • Terminales de aleación de cobre
  • Contactos de cobre fosforado recubierto de 50 u” de niquel y terminado con un baño de 15 u” de oro industrial
• Características eléctricas del cable:
  • Impedancia de 100 ohms +/- 15 ohms
  • Atenuación de 6 dB máximo con frecuencias de 10 Mhz a 450 Mhz
  • Crosstalk máximo de -26 dB en el rango de frecuencias de 10 Mhz a 450 Mhz
  • Intra pair skew (demora diferencial de la señal dentro de un par) 10 pcs máx
  • Rise time máx de 85 ps
• Velocidad de transferencia de 3 Gbps
• Apto para conectar unidades SATA operando en 3 Gbps y 1,5 Gbps
• Los conectores son rectos (o sea el receptáculo del conector está en el mismo plano que el plano del cable)
• Cumple con certificaciones FCC, CE, BSMI, UL y ROHS
