Modelo: CB-SA-SA2-015
(Lycom KB-109P1)

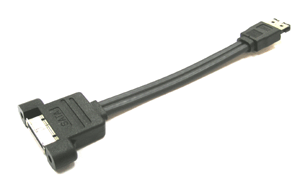

Cable de datos SATA de 15 cm de longitud para convertir un conector SATA macho con receptáculo tipo "L" a un conector eSATA macho con receptáculo tipo "I"

La selección de los cables del tipo y calidad requeridos es muy importante para el correcto armado de un PC o Servidor. Como hemos resaltado en otras páginas de nuestro sitio mucha gente piensa en ellos como en "simples cables" y ese suele ser uno de los más graves errores que se cometen: Un cable no tiene por lo general nada de simple y su concepción y diseño consume meses y hasta años de trabajo de importantes grupos de ingenieros y técnicos para obtener los resultados esperados en el uso del mismo.  Por ésto es muy importante al comprar cables para su equipo el mirar muy bien las especificaciones y certificaciones que el producto ofrece y si las mismas no le son informadas evite comprar a ese proveedor si quiere evitar dolores de cabeza.

El cable presentado en esta página es un cable de alta calidad y certificado que permitirá conectar cualquier dispositivo eSATA (por lo general discos externos HDD, CD o DVD) en forma externa usando al mismo como prolongación de un cable SATA estándar de uso interno.

Caracteristicas y Especificaciones:

• Tiene en un extremo un conector macho eSATA receptáculo tipo "I" de 7 pines que permitirá conectar al mismo un dispositivo eSATA cualesquiera. Normalmente este extremo se ubicará en forma externa al gabinete del equipo.
• En el otro extremo ofrece un receptáculo SATA tipo "L" que permitirá la conexión de un cable SATA estándar como el CB-SA-050 o el CB-SA-065L  siendo normalmente dicha conexión del tipo interno al equipo Dicho receptáculo tiene "las orejas con agujeros roscados" que permitirían fijarlo externamente a un bracket del backpanel del equipo evitando así que la parte externa del arreglo descripto pueda tironear la conexión interna.
• Longitud del cable de alta calidad de 15 centímetros
• Fabricado con un cable certificado COMAX  80° C 30 V VW-1 compuesto por 2*(26AWG/1 par+A+D+M+A+B):
  • Conductores: un par 26AWG de cobre torcionados y estañados
  • Aisladores HDPE, FOAM PE, FOAM PP
  • Blindaje por medio por medio de una cinta de Mylar aluminizada auto-adhesiva
  • Un mallado con una cobertura mínima del 85% hecho con hilos de cobre estañado
  • una cubierta de 80° C PVC OD 3,7 mm*9,4 mm +/-0,2 mm
• Conectores con:
  •  un alojamiento (housing) fabricado en TPC UL 94V-0 + fibra de vidrio
  • Terminales de aleación de cobre
  • Contactos de cobre fosforado recubierto de 50 u” de niquel y terminado con un baño de 15 u” de oro industrial
• Características eléctricas del cable:
  • Impedancia de 100 ohms +/- 15 ohms
  • Atenuación de 6 dB máximo con frecuencias de 10 Mhz a 450 Mhz
  • Crosstalk máximo de -26 dB en el rango de frecuencias de 10 Mhz a 450 Mhz
  • Intra pair skew (demora diferencial de la señal dentro de un par) 10 pcs máx
  • Rise time máx de 85 ps
• Cumple con certificaciones FCC, CE, BSMI, UL y ROHS
