El uso de la tecnología USB se ha extendido hoy en día en una forma masiva, tal
que practicamente no queda área de la tecnología de la información o de la computación hogareña que no haya sido invadida por dispositivos de
este tipo o por lo menos que utilicen USB para su conexión con otros equipos, PCs o
servidores.
En este contexto el contar con los cables de calidad y prestaciones adecuadas para cada función
es una condición sumamente importante, más aún hoy en día que con la aparición del estándar
USB 3.x este tipo de conexiones pueden alcanzar velocidades de transferencia de hasta
20 Gbits/seg, la calidad del cable usado es un elemento esencial para lograr esas velocidades.
Por eso es que BETASOFT SRL ha incorporado en su catálogo aquellos modelos de cables
que cubren prácticamente todas las necesidades en la conectividad USB. sea en USB
3.x, USB 2.0 ó USB 1.1, soportando los modos de funcionamiento aceptados en cada una de dichas normas. a saber:
SuperSpeed+, SuperSpeed, HighSpeed, Full Speed y Low Speed
en USB 3.x
HighSpeed, Full Speed y Low Speed en USB 2.0
Full Speed y Low Speed en USB 1.1
teniendo todos ellos un diseño que respeta plenamente lo establecido en dichos estándares en lo relativo a materiales a usar, dimensiones, nivel de torsionado de los pares de datos, mallado de blindaje de los mismos, diámetros aconsejados de cada hilo conductor dentro del cable, tipo de conectores a usar, etc. tal que se asegure una alta inmunidad al ruido electromagnético, un óptimo nivel de señal en el extremo de los mismos tanto en tensión como en calidad de señal y una capacidad de transporte de corriente compatible con el uso para el cual está destinados.
Muchos usuarios de dispositivos USB ignoran o desprecian la gran importancia que tienen los cables usados, con lo cual luego se encuentran que sus dispositivos no funcionan o lo hacen en un modo totalmente degradado o intermitente. Esto le hemos visto hecho una realidad principalmente en los usuarios de impresoras multifunción modernas o de cofres de discos externos, los cuales no logran hacer detectar y trabajar en sus sistemas...Y se vuelven "locos" buscando el problema ya sea en el dispositivo o en su software asociado...cuando realmente el problema está en lo que ellos consideran "un simple cable".
Pues realmente un cable USB no tiene casi nada de simple bajo su inocente aspecto y menos actualmente cuando hablamos de cables USB 3.x. El mismo básicamente suele estar compuesto de 10 hilos conductores, de los cuales 6 de ellos se utilizan para la transmisión de datos utilizando la técnica de "guía de ondas" para la cual el cuidar la adecuada disposición relativa de los conductores, su torsionado y mallado es más que importante, como también el poder asegurar que ambos hilos componentess presenten la misma impedancia a las altas frecuencias del USB 3.x, tal que el frente de onda no supere el ángulo de "skew" (ángulo del frente de onda con el eje de propagación de dicha onda) que permite la norma USB 3.x para asegurar que los elementos conectados por el cable guarden la correcta sincronización y no haya problemas de corrupción de datos o pérdida de los mismos. También en dicho diseño es crítico poder asegurar que la inducción de ruidos del medio ambiente electromagnético no supere el límite tolerado de la relación señal/ruido y que no se produzcan fenómenos de "cross talk" entre los 3 pares de transmisión de datos presentes. En este sentido también resulta crítica una adecuada continuidad entre el cable y el conector puesto en su extremo, tal que la pérdida de señal sea mínima.
Los otros 4 hilos si bien con una función más simple que es la de transmitir la alimentación de 5 V CC al dispositivo conectado (dos de ellos) y la de proveer un camino de retorno a la corriente drenada por los pares SuperSpeed del USB 3.x (los otros dos), no por eso son menos críticos (y es generalmente en ellos donde fallan la mayoría de los cables que se ven en el mercado local...) pues dado que los mismos deben ser capaces de conducir corrientes de hasta 900 mA como mínimo, deben tener un cierto grosor mínimo para asegurar que en toda la longitud del cable no haya una caida de tensión que arroje una diferencia superior a la tolerado por la norma o por el dispositivo conectado (por ejemplo en discos duros se acepta como máximo una caida del 5% y es aconsejable que para mayor seguridad no se pase del 3%). Más abajo puede ver una figura esquemática de la sección transversal de dicho cable.
Por lo tanto la construcción de estos cables es una cosa nada sencilla y también por el mismo
motivo es casi imposible cumplir en forma razonable con todos los requisitos para cables de más de 2 metros y por tal motivo la norma USB 2.0 aconseja dicha
longitud como el máximo para cables USB 2.0 que no tengan algún medio de
amplificacion y ecualización incorporado al cable (o sea para lo que se conocen
como cables pasivos como los presentados en esta página).
Y en el caso de la norma USB 3.x si bien no se habla explícitamente como en la USB 2.0 de una longitud máxima, cuando se hacen todos los cálculos de los parámetros del cable, si se quieren cumplir con los valores impuestos por la norma y seguir teniendo un cable flexible y liviano se verá que hay un límite también próximo a los 2 metros para cables que deben suministrar hasta 0,9 A al dispositivo y que cuando el consumo va a ser mayor de 0.9 A se aconseja utilizar cables del entorno de 1 metro (de ahí que en los cables USB 3.x ofrezcamos cables de 90 cm y de 180 cm).
Con el objetivo de no hacer esta página excesivamente larga y dificultosa de leer le sugerimos al lector que quiere conocer más sobre el tema visite el sitio de la USB-IF entidad responsable de emitir y mantener las especificaciones USB.
Y si quiere ver un breve resumen que le permita saber como elegir un buen cable como el presentado en esta página lea nuestra nota técnica sobre el tema haciendo clic AQUI
Características y especificaciones:

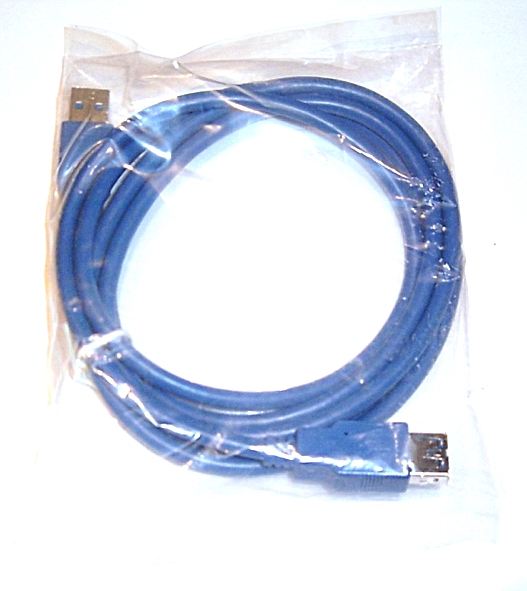

Cable prolongador certificado para conexiones USB 3.x SuperSpeed/SuperSpeed+
Soporta conexiones USB 2.0 HighSpeed y FullSpeed y conexiones USB 1.1 FullSpeed y LowSpeed
Producidos industrialmente en una sola pieza con capuchones terminales inyectados
Tipo de conectores:

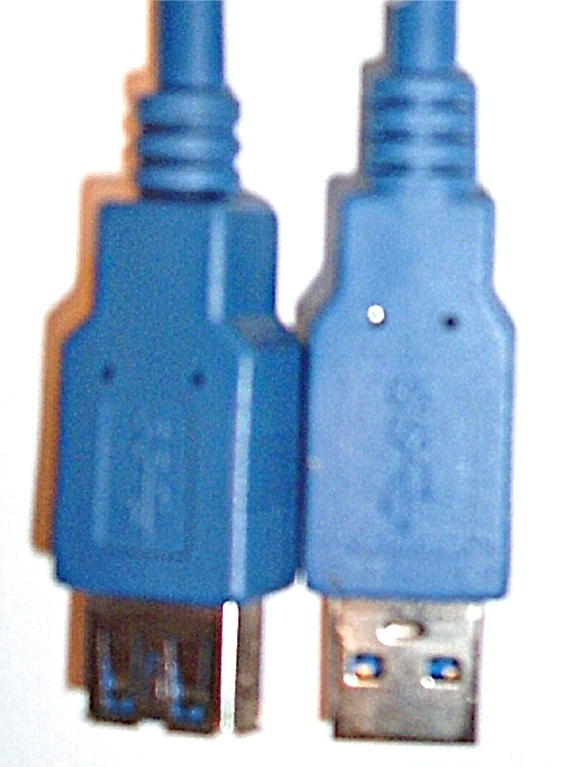

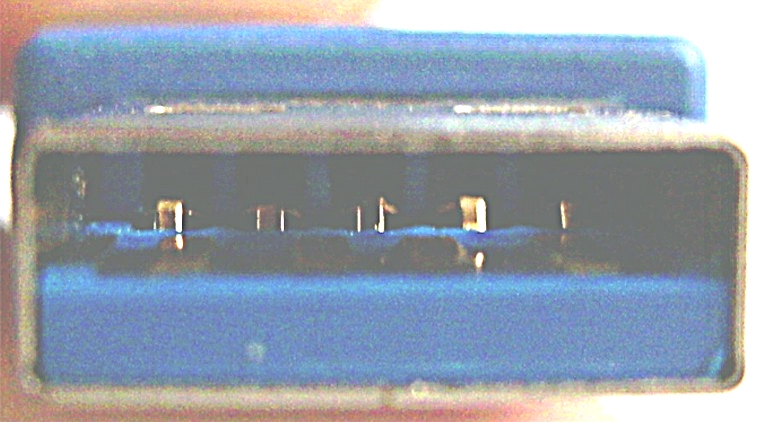

Tipo A macho USB 3.x de 9 contactos estándar
Tipo A hembra USB 3.x de 9 contactos estándar
Este último considera en su diseño el poseer cuatro clips internos metálicos que traban el conector macho que se inserta en el mismo, a fin de evitar su desconexión no deseada por leves tirones o movimientos (cumpliendo plenamente los requerimientos de la norma en cuanto a fuerza máxima de inserción y fuerza mínima de extracción)
Compuesto por:
3 pares torsionados 28AWG utilizados para la transmisión de datos (2 pares para SuperSpeed, 1 par para la compatibilidad USB 2.0 y anteriores)
2 hilos conductores 24AWG para la alimentación Vbus y GND
2 hilos conductores 28 AWG para el drenado de corriente en los pares SuperSpeed
Soporta como mínimo la transmisión de 1,6 A de alimentación al dispositivo manteniéndose todos los parámetros dentro de lo exigido por el estándar USB-IF versión 3.x (para el modelo de 90 cm. El modelo de 1,80 m soporta hasta 0,95 A asegurandose el cumplimiento del estándar)

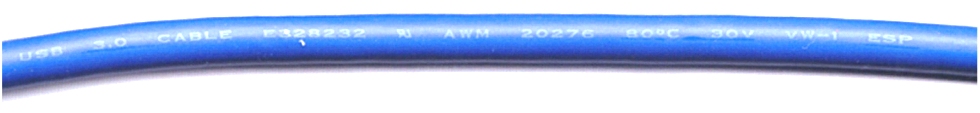

Cumple norma UL E226037 Tipo CM 80° C relativa a la propagación de llama y emisión de humo y la norma equivalente de la CSA (Canadá) VW-1
Cumple norma UL E328232 estilo AWM 20276 para cables de transmisión de datos certificados USB 3.0 SuperSpeed
Aislación eléctrica de PVC de 30 V
Resistente a líquidos y agua (material externo especial para tal uso y totalmente hermético)
Diametro total del cable 5,5 mm
Longitud de cable 90 cm ó 180 cm según modelo
Cumple normas ROHS de protección al ambiente no conteniendo sustancias dañinas al sistema ecológico cuando el cable tenga que ser desechado por cualquier motivo
Cumple con las normativas FCC, CE y BSMI
