Modelo: CB-VG-15M-15F-180

Cable prolongador especial para video de alta resolución VGA - SVGA - XGA
De alta calidad y certificaciones UL FCC ROHS

Este cable es realmente un prolongador pin a pin sobre 15 hilos con un conector HDB15 macho en uno de sus extremos y un HDB15 hembra en el otro. O sea que el mismo puede ser utilizado para prolongar cualquier conexión que reuna estas características.

Sin embargo el mismo tiene características especiales que lo hacen especialmente apto para la prolongación de conexiones de monitores de video sobre un PC o servidor, garantizando la alta calidad de la imagen y la no aparición de "fantasmas", ruidos u otros de los clásicos problemas que se presentan cuando se procede a prolongar una conexión de video con cables de inferior calidad como los que habitualmente (y desgraciadamente) suelen venderse en nuestro mercado local. Estos cables de baja calidad, además de degradar la calidad de imagen, suelen también en muchas oportunidades dañar monitores o adaptadores de video, pues los mismos permiten la captación de señales de ruido electromagnético del ambiente, que además de distorsionar la calidad del video, en muchos casos llegan a niveles que pueden dañar los componentes involucrados. Otro problema generalmente provocado por cables de prolongación de video inadecuados es la generación de ruido electromagnético que se irradia al medio donde se usan, produciendo interferencias en radios, televisores y muchos otros artefactos electrónicos.

Es por esto que el CB-VG-15M-15F-180 es un elemento que debe ser tomado muy en cuenta por aquellos que aman el video de alta calidad cuando quieren extender la conexión de su monitor. Además también es muy importante a ser tomado en cuenta cuando se desea realizar prolongaciones de este estilo con "cero" problemas. El mismo es un componente de una sola pieza armado en fábrica siguiendo las mas extrictas normas de calidad quirúrgica, con conectores terminales inyectados.

Especificaciones:

• El cable utilizado cumple con la Norma UL2919 y UL 119932
• Dicho cable está compuesto internamente por tres cables coaxiales cumpliendo con la norma UL 1354 y 9 cables monofilamento acordes con UL1061
• Cada uno de los coaxiles está compuesto de un conductor central de cobre estañado 28AWG, una aislación extradelgada (celular) de polietileno y un mallado de cobre estañado trenzado
• Los cables monofilamento son de cobre estañado trenzado 24AWG recubiertos de una aislación de PVC semi rígido, codificado con distintos colores
• Todo el conjunto está envuelto por un laminado de Mylar y Aluminio (cintas de estos materiales envueltas en espiral alrededor del conjunto
• Una malla de "drenaje" compuesta de hilo de cobre estañado envuelve en forma externa el conjunto anterior
• Una segunda malla de cobre es aplicada sobre el cable de "drenaje" con una cobertura superior al 95% como blindaje externo del cable
• Finalmente el conjunto es envuelto en una gruesa capa de PVC semi rigido que constituye la protección externa del cable
• Los conductores 28AWG tienen una resistencia típica de 237 ohms por km de cable, mientras que los filamentos 24 AWG presentan una resistencia típica de 93 ohms/km (20°C)
• La impedancia de los coaxiles es de 75 ohms a 100 Mhz (20°C)
• Con la aislación externa utilizada se puede asegurar que el cable pasa el test de antiflama vertical de nivel UL VW-1 y CSA FT1
• La temperatura especificada de uso puede llegar a los 80 °C
• Voltaje especificado de uso 30 V
• Hasta 3 cables de estos pueden ser utilizados en serie manteniéndose un adecuado nivel de señal para el funcionamiento de un monitor de alta resolución

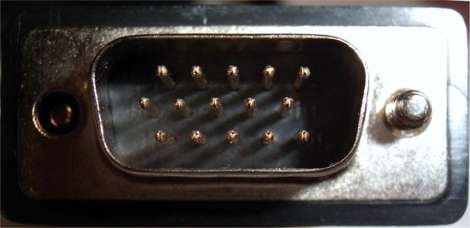

• Ambos conectores son moldeados en PVC y poseen cada uno de ellos dos tornillos de sujeción con su cabezales moleteados para un fácil montaje
• Los conductores de los cables coaxiles son fijados a los pines 1,2 y 3 de cada conector, mientras que las correspondientes mallas de dichos coaxiles se conectan a los pines 6, 7 y 8 de los conectores. Los otros pines son conectados por medio de los cables aislados monofilamento

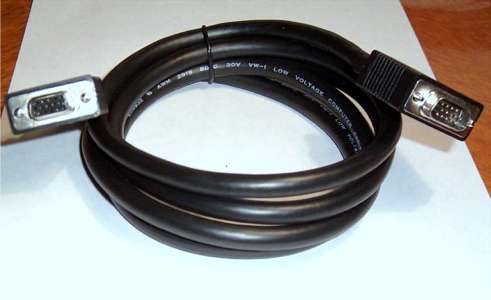

• El cable tiene cerca de cada extremo sendos ferrites de filtro para aislar el mismo de interferencias externas (los mismos no se muestran en la foto que solo es de referencia del tipo de cable)
