Modelo: JL04-0101-102

Cable Adaptador de IDE 40 pines y alimentación a IDE 44 pines ATA100

Ideal para conectar un HDD IDE 2,5" (típico de notebooks) a un puerto IDE 40 pines usados en las PCs de escritorio o servidores

Por medio de este cable plano de alta calidad se podrá conectar cualquier dispositivo ATA IDE de 44 pines (HDD, DOM, adaptador de IDE a SATA, etc.) a un equipo (controlador industrial, Servidor, PC de escritorio) que ofrezca un puerto IDE de 40 pines.

Adicionalmente el cable soportará la conexión de una segunda unidad IDE de 40 pines.

Dado que las unidades IDE 44 pines toman la alimentación de 5 Volts sobre sus 4 pines extremos, el cable prevee esta situación y tiene conectado a dichos pines extremos un conector Mólex de 4 pines (realmente sólo 2 pines efectivamente utilizados) por medio del cual se podrá proveer dicha alimentación desde la fuente de alimentación del equipo o desde una fuente externa apropiada.

El mismo resulta ideal para situaciones como las siguientes:

• Realizar tareas de mantenimiento y limpieza de virus en un equipo especializado para tales tareas sobre dispositivos IDE 44 pines

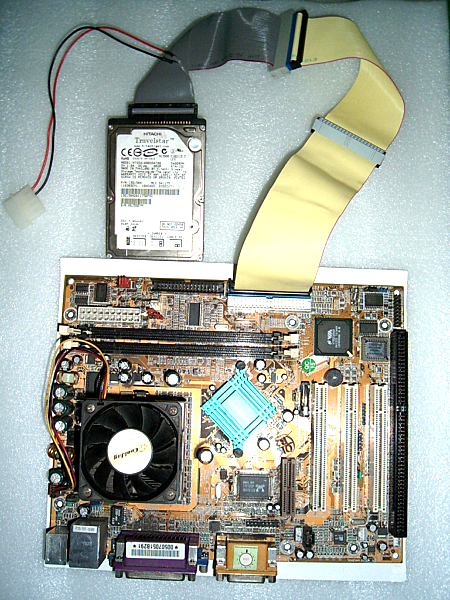

• Integrar a un equipo servidor o PC de escritorio un disco de 2,5" IDE de 44 pines en reemplazo de una unidad de 3,5" IDE 40 pines para la cual no se puede conseguir el correspondiente repuesto

• Conectar un DOM (DiskOnModule) de 44 pines a equipos con controladores IDE 40 pines

• Etc.

Características y Especificaciones:

• Contruido en base a un cable plano de alta calidad

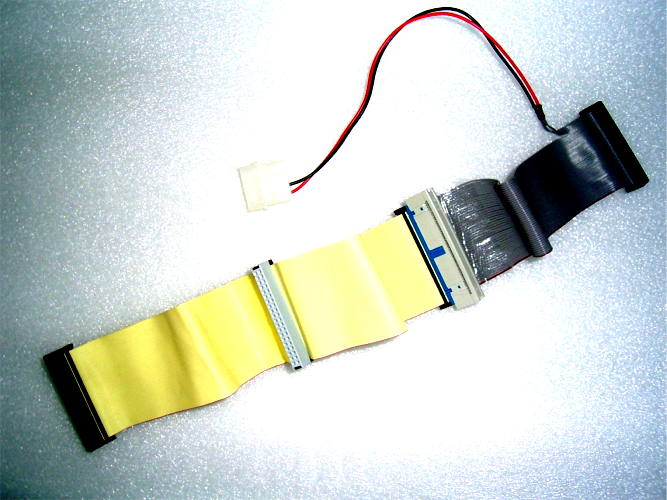

• El cable se compone de 2 tramos:
  • Un primer tramo de aproximadamente 32 cm de cable plano de 80 hilos con cobertura termoplástica
  • Un segundo tramo de unos 16 cm de cable plano de 44 hilos
• El primer tramo tiene 3 conectores de alta calidad IDE 40 pines todos ellos hembra:
  • un conector en un extremo para vincular al cable al controlador IDE del equipo host
  • el segundo conector se encuentra a mitad del tramo y permitirá la conexión de un dispositivo IDE adicional
  • el tercer conector en el otro extremo que permite la conexión del segundo tramo

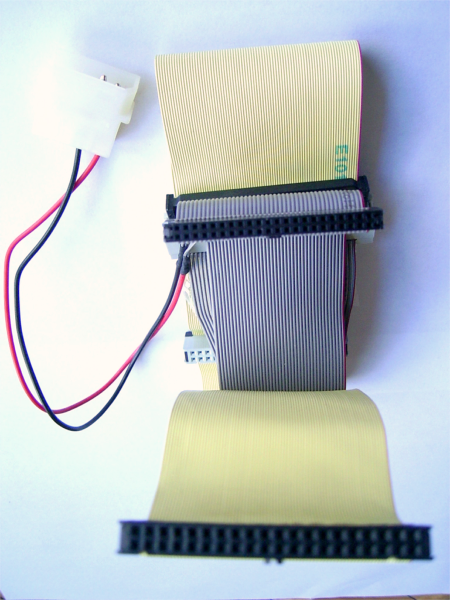

• El segundo tramo viene con un conector IDE 40 pines macho en un extremo que permite el ensamble con el primer tramo (de fábrica ambos tramos se proveen ensamblados) y un conector IDE 44 pines hembra en el otro extremo para permitir conectar el dispositivo IDE 44 pines
• Sobre éste último conector se vincula un conector Mólex 4 pines para proveer la alimentación al dispositivo (sólo dos hilos son realmente usados pues los dispositivos IDE 44 pines sólo requieren alimentación de 5 V)
• Longitud total del cable 48 centímetros
• El cable conforma plenamente las especificaciones ATA 100
• El hilo correspondiente al PIN 1 de la interface IDE está coloreado en rojo en ambos tramos
• Todos los conectores tienen la correspondiente "key" (notch) para asegurar que el mismo sea siempre insertado en el sentido correcto
• Todos los pines y contactos en los receptáculos hembra están bañados en oro industrial para asegurar óptimo contacto y larga durabilidad frente a conexione/desconexiones

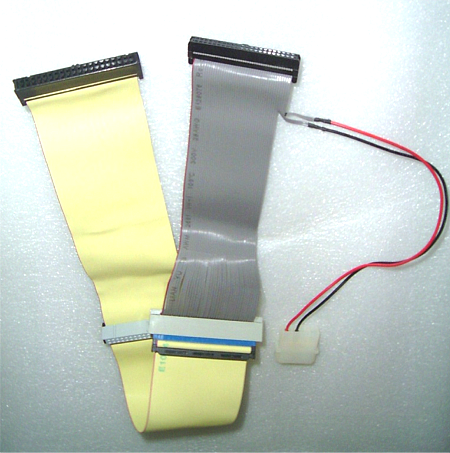

• El usuario podrá utilizar el cable como una sóla unidad tal cual viene ensamblado de fábrica o como dos cables independientes
• El cable cumple con la especificación antiflama VF-1
• El cable tiene certificación FCC, CE, BSMI y ROHS
