Modelo: Aten CS-228

KVM de 8 puertas con doble consola y audio usando cables específicos DB25
Dos consolas completas conectadas por PS/2 permiten controlar 8 equipos por PS/2


Logo Aten

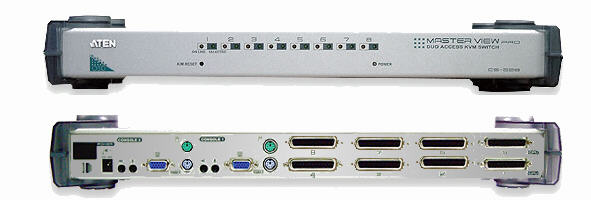

CS-228



El switch de CS-228 KVM es una unidad de control que permite a dos teclados, mouse, y monitores el acceso a ocho computadoras, en forma independiente o compartida en un modo multi-usuario. De una manera conveniente y rentable una unidad Master-View CS-228 puede controlar hasta 8 PCs. Pero conectado en el primer nivel de una cascada de switches CS-138A, CS-9138, CS-128A, o CS-124A,  con 9 unidades Master-View (el CS-228 más ocho conectados en cascada), puede controlar hasta 64 computadoras con 2 consolas.

Su instalación es sencilla y rápida: sólo hay  que conectar los cables en los puertos apropiados. Y eso es todo.
No hay ningún software a configurar: no hay necesidad de seguir rutinas complejas del instalación de software ni preocuparse con problemas de incompatibilidad. Como el CS-228 intercepta la entrada de teclado directamente, trabaja en cualquier plataforma de hardware y con todos los sistemas operativos.

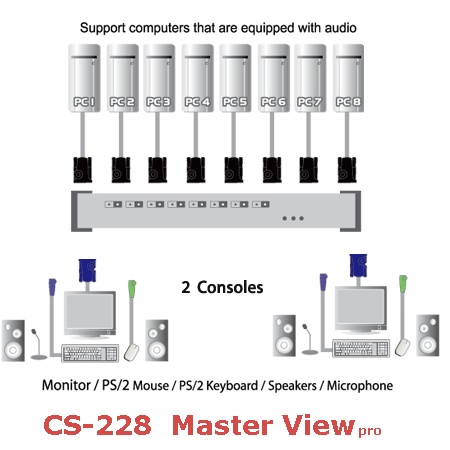

CS-228 Conexiones

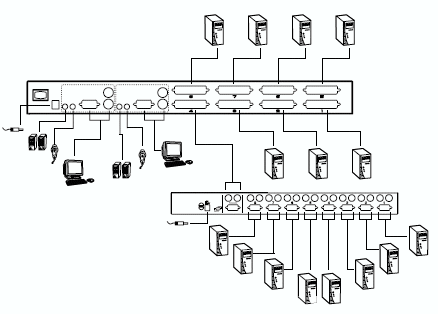

Esquema de una conexión en cascada de 15 computadores

El CS-228 proporciona un conveniente función OSD (On Screen Display) que permite a las dos consolas acceder a cualquier computadora conectada con el sistema con la ayuda de un menú en la pantalla. Un poderoso Quíck View Scan permite la exploración automática de los equipos conectados para la supervisión de las actividades de todas las computadoras en funcionamiento en la instalación, una por una. La protección con dos nieveles de contraseña (administrador y usuario) proporciona lor seguridad para prevenir el acceso no autorizado a las computadoras.

Respondiendo al creciente uso de audio en los sistemas, el CS-228 se ha diseñado y construido con la conmutación del micrófono y altavoz de la consola entre los distintos servidores que necesitan utilizarlos.

No hay mejor manera de ahorrar tiempo y dinero que con la instalación de un Master View CS-228. Permitiendo que dos consolas separadas operen sobre todos los equipos conectados: 1) Elimina el costo de adquisición de un teclado/monitor/mouse para cada equipo; 2) Al no instalar esos elementos para cada PC, ahorra precioso espacio; 3) ahorra energía (menor consumo por el equipamoiento y menor necesidad de refrigeración ambiental); 4) Elimina la incomodidad e inútil esfuerzo de moverser constantemente de un computador a otro, permitiendo que un sólo usuario, en un único puesto, o dos compartiendo la tarea, acceda a los computadores instalados en diferentes locaciones.

Funcionalidades

CS-228 conexión

Especificaciones

Función Especificación
Conexiones
    a PCs
Directas 8
Switches en cascada 64
Selección de la puerta activa OSD (On Display Screen)
LEDs Seleccionado 8 (Verde)
En Línea 8 (Naranja)
Alimentación 1 (Azul)
Emulación Teclado PS/2; PC/AT
Ratón PS/2; Serial
Conectores de

las consolas

Teclado
Switch: 2 x 6 pin mini-DIN Hembra (PS/2)
Ratón
Switch: 2 x 6 pin mini-DIN Hembra (PS/2)
Video
Switch: 2 HDB-15 Hembra (Std.VGA/SVGA)
Audio 2 Jacks para micrófono
2 Jacks para parlantes estéreo
Conectores hacia la CPU 8 x 25 pin topo D hembra
On Screen Display (OSD) Nombres de PC, Nro. ID, estado de los puertos
Resolución 1920 x 1440 (Max.); DDC2
Consumo
DC 9V, 7.2 W (Max.)
Intervalo de scaneo
de 1 a 255 seg., especificado por el usuario
Condiciones
ambientales
Temperatura operación 5°C ~ 40°C
Temperatura almacenaje -20°C ~ 60°C
Humedad ambiente 0 ~ 80 %RH
Gabinete Metálico
Peso 2700 gr
Cables requeridos
2L-1703P y 2L-160xP (Cascada)
Dimensions (Largo x ancho x altura)
433,5 x 153 x 44 mm [19" 1U)
