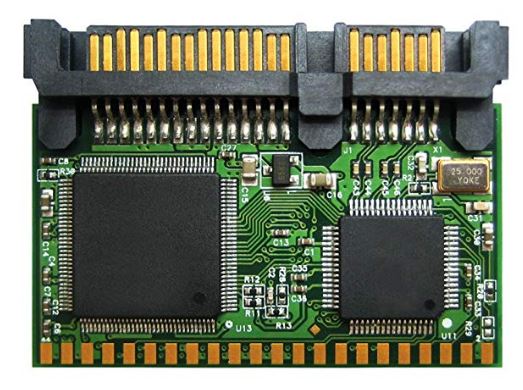

Estos discos son Memorias Flash que se conectan directamente al puerto SATA de su equipo exáctamente de la misma manera como lo haría un disco HDD SATA o sea vía un cable de datos SATA de 7 pines y un cable de alimentación de 15 pines acorde al formato SATA. Es ideal para reemplazar los HDD mecánicos SATA en sistemas donde las partes mecánicas de los discos duros pueden sufrir desperfectos por vibraciones, movimientos, altas temperaturas o bruscas variaciones de temperatura.
Adicionalmente gracias a la arquitectura de conector dual que ofrece este módulo también puede ser conectado directamente al motherboard (sin uso de cables) en aquellos motherboard que ofrecen una ranura SATA estándar de 22 pines.
Este es un dispositivo basado en memorias no volátiles y que se comporta con las características generales de cualquier disco rígido de conexión SATA, pero con algunas ventajas que lo hacen utilizable en situaciones especiales. Las principales características de estos discos son que los mismos son de bajísimo consumo eléctrico, mínima ocupación de espacio, no tienen partes mecánicas móviles, presentan una alta resistencia a los impactos y vibraciones, son capaces de operar en un rango muy amplio de temperaturas y con fuertes gradientes de variación de la misma, ofrecen velocidades de lectura y escritura elevadas y uniformes sobre toda la capacidad del disco (los discos mecánicos pueden ofrecer altas velocidades en los cilindros externos, pero caen casi a la mitad para los cilindros internos), registran tiempos medios de acceso de fracción de milisegundo contra varios milisegundos de los discos mecánicos, tienen una muy larga durabilidad y ofrecen los más altos niveles de confiabilidad e integridad de datos, todo lo que les otorga una serie de virtudes que los convierten en elementos muy útiles, en particular cuando se trata de funcionar en condiciones de sufrir movimientos bruscos y vibraciones, como sucede con aquellos que van montados en móviles o sobre equipamientos industriales.
Los SFMs (SATA Flash Module) de 22 pines de alta velocidad de Transcend, son de un tamaño compacto y tienen un excelente rendimiento en retención de datos. Es ideal en situaciones de uso en ambientes hóstiles, como ser PCs industriales, notebooks utilizadas en ambientes exigentes como en medio del campo u operación fuera de la oficina u hogar,sistemas embebidos, instrumental médico, sisterma de automatización industrial, infraestructuras de redes y otros equipos industriales.
Comparado con un disco rígido convencional, los SFMs ofrecen una operación totalmente silenciosa, protección contra golpes y vibraciones, mayor tiempo de retención de datos, altas velocidades de transferencia de datos y un muy conveniente ahorro de consumo electrico, espacio y disipación térmica, ésta última redundando en importantes economías sobre los sistemas de ventilación y refrigeración del equipo host, que en el caso de muchas notebooks suele ser un tema crítico.
Con la función ECC (Error Correction Code) embebida, el SFM de Transcend asegura una alta confiabilidad en la transferencia de datos a la aplicación final.
Estos DOMs pueden no requerir de ningún cable de transferencia de datos ni de de alimentación pues pueden ir directamente conectados a un puerto SATA de 22 pines de la placa madre del equipo host cuando dicha placa madre ofrece tal tipo de conector y en el caso donde tal tipo de puerto no es disponible sobre la motherboard. usan exáctamente los mismos cables de 7+15 pines que se usarían para conectar un disco SATA mecánico. Esto además de simplificar muy notablemente la instalación del mismo evitando madejas de cables, también disminuyen la producción de errores por interferencias electromagnéticas de otros componentes del equipo.

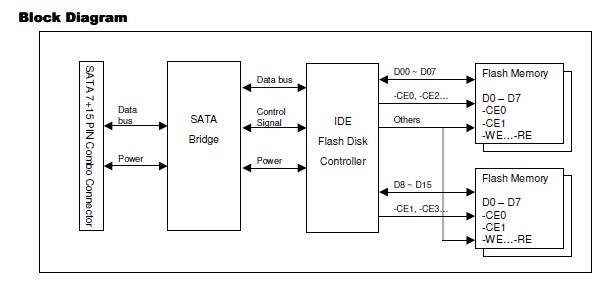

Transcend ha seleccionado para sus SFMs todos componentes considerados como los de mayor calidad, confiabilidad y performance del mercado. Así es que para establecer el puente (bridge) entre la interface SATA del host y el almacenamiento flash ha seleccionado el chipset JMicron JDM330 de reconocidas prestaciones, para controlar los bancos de memoria y su gestión ha seleccionado un controlador Silicon Motion de la familia SM2231T y para el almacenamiento en si ha utilizado bancos de memoria NAND Flash de Samsung de la familia K9WAGxxxxx de tecnologia SLC (Single-Level-Cell), capaces de proveer una mayor velocidad de grabación y lectura, así como una mucho más larga durabilidad de las celdas de memoria, la cual es a su vez reforzada por eficientes y poderosos algoritmos de Wear-Leveling (nivelación del desgaste) que aseguran un desgaste uniforme de las celdas de memoria implementados al nivel de SM2231T, proveyendo así un importante plus en la durabilidad de todo el dispositivo.
Los SFM de Transcend son una perfecta elección por parte de profesionales de la industria que necesitan alto rendimiento, confiabilidad y durabilidad en una pieza de pequeñas dimensiones.
Transcend ofrece los SFMs de 22 pines (conexión dual) en un rango de capacidades que van desde los 128 Mbytes hasta los 8 Gbytes para las diferentes necesidades industriales o profesionales.
Características, funciones y especificaciones:
Capacidades de almacenamiento actualmente disponibles: 2 Gb y 4 Gb
CHS de 3900/16/63 para 2 Gb y 7785/16/63 para 4 Gb
Pequeño factor de forma con un conector SATA estándar de 7+15 pines (notebooks, motherboards industriales)
Conector de 22 contactos estándar SATA (conexión directa al motherboard) con pitch de 2,00 mm)
Operación totalmente silenciosa
Utiliza bancos de memoria NAND SLC Samsung de alta performance y confiabilidad
Controladora de memoria flash Silicon Motion SM2231T la cual emula un disco ATA IDE
Bridge de SATA a disco flash IDE implementada con una controladora JMicron JMD330
Soporta particionado y operación como disco del Sistema Operativo
Puede operar como disco de arranque del sistema
Velocidad de lectura hasta 50 Mbytes/seg y de escritura hasta 32 Mbytes/seg
Voltaje de operación: 5V ± 10%
Consumo máximo (para 4 Gb, a menor capacidad menor consumo):
En escritura 207 mA
En lectura 212 mA
Standby 112 mA
Temperaturas de operación: 0°C ~ 70°C
Temperaturas de almacenaje: -40°c a 85°C
Retención de datos mínima de 10 años
Duración: 1.000.000 ciclos Program/Erase por celda de memoria
Duración del conector: 10000 operaciones de inserción/extracción
MTBF: 1.000.000 horas
Resistencia a golpes: 1500 G, duración 0,5 mseg, media onda sinoidal
Resistencia a las vibraciones: 3 G pico a pico, 5 a 800 ciclos por segundo, en los 3 ejes
Totalmente compatible con dispositivos y Sistemas Operativos soportando el standard SATA 1.0a 1,5 Gbps (opera también en puertos SATA de 3 Gbps y 6 Gbps capaces de negociar la velocidad de transferencia)
La función ECC embebida asegura la integridad de la transferencia de datos (13 bit BCH ECC y 24 bit BCH ECC)
Integra potentes algoritmos de Wear-Leveling que aseguran un mismo nivel de desgaste para todas las celdas de memoria del dispositivo
Soporta comandos S.M.A.R.T.
Soporta Ultra DMA modos 0 a 4

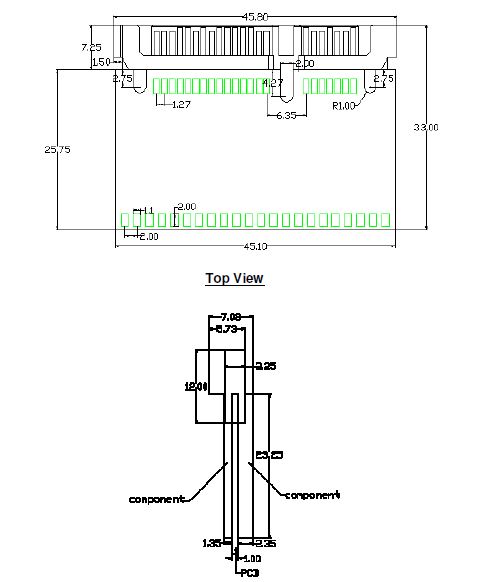

Dimensiones: 45,80 +/-0,40 mm * 33,00 +/-0,50 mm * 7,08 +/-0,20 mm
Peso: 8 gramos
Tiene certificaciones FCC, CE, BSMI y RoHS
