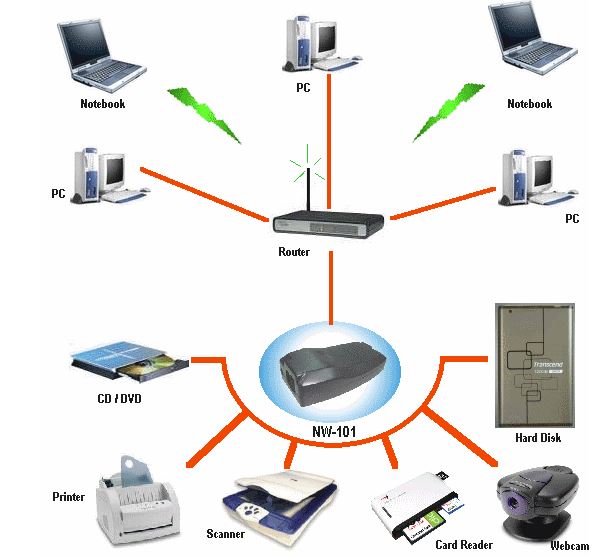

ESQUEMÁTICO DE USO
|
Introducción:
Por medio de este dispositivo el usuario podrá extender una conexión USB 2.0 HighSpeed a distancias del orden de los 100 metros utilizando una red local que tenga disponible en el entorno de explotación (LAN, WLAN o GigaLAN) pudiendo así conectar una muy amplia gama de dispositivos USB a una importante distancia de su PC, notebook o Servidor.
Adicionalmente el dispositivo USB que esté conectado por medio del NW-101 podrá ser utilizado en forma compartida (en base a un usuario por vez) por todos los usuarios (PCs, notebooks, servidores, etc.) que se encuentren conectados sobre la misma red y tengan instalados los drivers e interface GUI para gestionar el NW-101. Por esta razón preferimos denominar a este dispositivo como un Servidor de 1 puerto USB 2.0 HS sobre Ethernet en lugar de un simple extensor de conexión USB.
Varias unidades de NW-101 pueden ser instaladas sobre una misma red, ya sea soportando los mismos o diferentes tipos de dispositivos sobre cada uno de ellos, permitiendo de esta manera a una Empresa (comercial, financiera, industrial, etc.) optimizar su inversión en dispositivos USB pues no necesitará poner tantos dispositivos como usuarios haya que eventualmente requieran usar tal tipo de dispositivo.
Además con este tipo de estructura se podrán optimizar muchos procedimientos, tomando como uno de los tantos ejemplos posibles, el caso de pequeños archivos de datos que varios usuarios necesiten compartir esporádicamente, los cuales podrán ser puestos sobre un pendrive conectado a un NW-101, en lugar de tener que destinar un PC servidor de datos mucho más costoso ( y adicionalmente será más fácil emplazarlo en un lugar seguro y sin necesidad de asignar un operador como sería requerido con un Servidor tradicional).

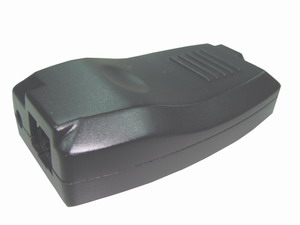

El NW-101 ha sido diseñado, desarrollado y construido en Taiwán por Lycom, utilizando como su núcleo esencial un chipset Realtek RTL8211CL para atender su conexión óptima en confiabilidad y performance a la red GigaLAN y un chipset Elite Silicon Technology (EST) E3868M1-B para gestionar la interacción con el usuario remoto y convertir las señales y datos recibidos vía ethernet en señales y datos sobre el protocolo USB 2.0 HS usado por el dispositivo a conectar. Esta combinación da como resultado un pequeño PC "enlatado" con una función específica en la estructura informática de su empresa, a un costo varias veces inferior y gran eficiencia.
Por todo lo dicho queda claro que esta solución queda sólo limitada por la imaginación del usuario en cuanto a aplicaciones y usos a darle.
Características, funcionalidades y especificaciones
Velocidades de transferencia de hasta 30 Mbytes/seg sobre unidades de almacenamiento como discos y pendrives que se conecten al puerto USB
Permite a los equipos de una red local usando CAT5 conectarse a dispositivos USB instalados hasta 100 metros de dichos equipos
Permite que un dispositivo USB pueda ser compartido entre los PC que forman parte de la misma LAN o WLAN a la cual está conectado
Cumple plenamente las especificaciones IEEE 802.3 (10Base-T Ethernet), IEEE 802.3u (100Base-TX Fast Ethernet) e IEEE 802.3z (1000Base-T Gigabit Ethernet) y con todas las especificaciones IEEE802.3-2002
Detecta automáticamente la velocidad de operación 10/100 Mbits/seg. ó 10/100/1000 Mbits/seg. ( capacidad de auto-MDIX)
Conecta a la red mediante un puerto RJ45 de alta calidad que con el uso de un cable CAT5/CAT5e permite alcanzar las más altas velocidades aceptadas por los otros componentes de la red
Puede conectarse a la red via un HUB Ethernet, un switch o un router
Tiene sobre el RJ45 dos leds indicando Power y link/actividad de transmisión
Detecta y corrige automáticamente el cruce de pares en el cable (cross-over detection and correction). Por lo tanto puede conectarse con cables directos o cruzados
A cada unidad se le puede asignar un nombre para distinguir entre las distintas unidades en una misma red
Se le puede asignar la configuración TCP/IP (por DHCP o asignando manualmente la dirección IP y máscara)
Se puede proteger la configuración por medio de una contraseña
Posee un botón para restablecer la configuración de fábrica
Cumple plenamente con las especificaciones USB 2.0 HS de 480 Mbps
Compatible y plenamente operativo con dispositivos USB 1.1, USB 2.0, USB 3.0 y USB 3.x
Compatible con dispositivos USB tipo bulk, interrupt e isochronous
Compatible con OHCI, UHCI y EHCI
Conectable en caliente (hot-plug) tanto el puerto Ethernet como el puerto USB
Soporta dispositivos USB tales como impresoras, escáneres, CamCorders, Cámaras fotográficas, teléfonos celulares, discos por USB, lectores de tarjeta de memoria, DVD RW por USB, reproductores MP3, pendrives, unidades de disquetes por USB, WebCams, ratones, teclados, joysticks, lectores de códigos barras, etc.
NO SOPORTA HUBs USB
Soportado por Windows XP, Vista, Windows 7, Windows 8, Windows 8.1 y Windows 10
Compatible tanto con las ediciones de 32 bits como de 64 bits de dichos Sistemas Operativos
Ofrece interface GUI permitiendo visualizar y gestionar las distintas unidades NW-101 presentes sobre la misma red, el estado de los mismos, que dispositivo tiene conectado cada NW-101 y gestionar la conexión/desconexión del dispositivo.
Cumple con las certificaciones FCC, CE, BSMI y RoHS
