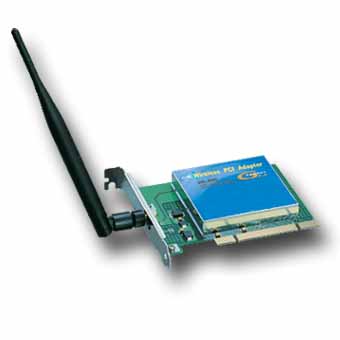

Modelo: WL-P220

Adaptador PCI LowProfile para Redes Locales Inalámbricas 802.11g

Chipset Broadcom BCM4306

El adaptador de alta performance WL-P220, es una tarjeta del tipo PCI que permite obtener una conexión de red local inalámbrica (WLAN) con muy altas velocidades de transmisión de datos de hasta 54 Mbps. El mismo cumple con el estándar IEEE 802.11g y se integra en un PC de escritorio utilizando una ranura PCI del mismo. El mismo permite plena interoperatividad con dispositivos conformes a los estándares 802.11g, 802.11b y 802.11n (que la acepten).

El mismo posee un conector del tipo SMA el cual permite la instalación de una antena separable del adaptador, del tipo más adecuado a la utilización que se hará del dispositivo. En forma estándar la tarjeta es provista con una antena del tipo dipolo omnidireccional de 2 dbm de ganancia, la cual una vez ajustada al conector SMA puede ser orientada en la manera que se desee sobre cualquier dirección del semi-espacio esférico que tiene como plano diametral el que contiene el soporte de sujeción (bracket) de la tarjeta. En caso de necesitarse mayores ganancias de potencia puede intercalarse entre antena y tarjeta WL-P220 un amplificador/filtro de señal que se considere adecuado al caso (por ejemplo un booster como el BF-7810-x)
El dispositivo soporta diversos algoritmos WEP (Wired Equivalent Privacy) yWPA (WiFi Protected Access) ya sea con claves de 64 o 128 bits, lo cual permite garantizar una comunicación confiable y protegida de accesos no autorizados.
La WL-P220 ha sido diseñada y fabricada por Tellus Group Corporation (en cooperación con Gemtek Technology Co. Ltd), compañía pionera y líder en el segmento de comunicaciones inalámbricas, con prestaciones y confiabilidad que exceden ampliamente las exigencias de las normas IEEE 802.11g e IEEE 802.11b y su interoperatividad ofrece una gran flexibilidad para trabajar sin limitaciones en conjunción con otros dispositivos 802.11g/b, en especial en aplicaciones caracterizadas por un uso intensivo de transmisión de datos a alta velocidad, como aplicaciones del tipo multimedia como podrían ser el "streaming" de DVDs, control de comunicaciones de banda ancha y gestión.

La misma se basa en un chipset reconocido mundialmente como lo es el Broadcom BCM4306 con amplio soporte en múltiples plataformas.

Descripción
Redes locales inalámbricas (Wireless LAN) es una red de area local sin cables, la cual usa radio frecuencia para transmitir y recibir datos entre los PCs constituyentes de la misma o inclusive otros dispositivos de red inalámbricos como impresoras, ruteadores, etc. Las LAN inalámbricas pueden tener muy diversas configuraciones, incluyendo la de redes totalmente independientes, adecuadas para pequeñas o temporales redes punto-a-punto, o en el otro extremo redes de infraestructura, que ofrecen una conectividad totalmente distribuida usando micro celdas y "roaming"

El modelo presentado en esta página está diseñado para cumplir con las características de movilidad, desempeño, seguridad, interoperatividad, administración y confiabilidad requeridas por los estándares IEEE 802.11b y 802.11g para la transmisión de datos por medio de radiofrecuencia a alta velocidad. La misma es de muy fácil instalación sobre equipos que dispongan de una ranura PCI

Gracias a utilizar un factor de forma PCI LowProfile esta controladora será también utilizable en gabinetes slim o industriales de rack con sólamente cambiar el bracket de la misma.

Funcionalidades:

• La velocidad de transmisión se ajusta en forma descendente y automática de acuerdo al nivel de ruido electromagnético del entorno
• Utiliza una antena de tipo dipolo multidireccional, la cual es orientable en cualquier dirección dentro de una media esfera cuyo plano ecuatorial es el panel posterior del PC
• Viene provista con una antena de +2 dBm de ganancia, pero dado que la misma es separable de la placa simplemente desenroscándola de su conector sobre el bracket de la placa, puede utilizarse con este adaptador cualquier otra antena que pueda ser considerada más apropiada para la implementación particular que se trate (inclusive se podrá conectar un amplificador de señal de alta potencia como el BF-7810 ofrecido en nuestro catálogo o una antena de mas ganancia como la RG316 también en nuestro catálogo)
• Soporta con los drivers provistos en el paquete múltiples Sistemas Operativos (Windows 98/98SE/ME/2000/XP, Linux)
• En Intenert Microsoft y otras terceras partes proveen drivers que permitirán usar esta controladora en Vista, Windows 7, Windows 8.x y posteriores (dichos drivers no son distribuidos ni reciben soporte de nuestra parte pero han sido usado por algunos de nuestros clientes sin problemas)
• Interoperatividad asegurada con todo equipo que cumple el estádar IEEE 802.11b, 802.11g y 802.11n
• Soporta completa movilidad y capacidad de roaming sin discontinuidades
• Instalación Plug-and-play y fácil administración con software utilitario provisto
• WPA soportando algoritmos de control de acceso y privacidad tales como TKIP o AES
• Soporta interfaz PCI estándar versión 2.2

Especificaciones:

• Cumple en forma completa con la especificación IEEE 802.11b e IEEE 802.11g

• Cumple con especificación PCI 2.2 (32 bits)

• Rango de frecuencia de radio: de 2.4 a 2.4835 Ghz

• Canales: en 802.11b 13 canales en China y Europa, 11 canales en USA y Taiwan
                en 802.11g 13 canales en USA, Europa y Japón

• Velocidades aceptadas: 1, 2, 5.5 y 11 Mbps trabajando en 802.11b
                                      6, 9, 12, 18, 24, 36, 48 y 54 Mbps trabajando en 802.11g

• Modulación DBPSK para 1 Mbps
                   DQPSK para 2 Mbps
                   CCK para 5.5 y 11 Mbps
                   OFDM para 6, 9, 12, 18, 24, 36, 48 y 54 Mbps

• Seguridad WEP 64/128 bits - WPA

• Potencia de transmisión > +15 dBm antes de la antena (+17  dBm con la antena estándar provista)

• Sensibilidad de recepción: -80 dBm a 11 Mbps, -65 dBm a 54 Mbps

• Consumo: Alimentación a 3.3 V CC; 550 mA durante transmisión, 350 mA en recepción, 225 mA cuando idle, menos de 10 mA cuando la señal de radio es deshabilitada

• 1 LED indicador de alimentación/RF presente

• Todos los componentes de la placa están encerrados en una caja metálica soldada a la PCB, la cual blinda dichos componentes de toda interferencia generada por la RF u otras fuentes de ruido electromagnético del ambiente. Adicionalmente proteje a dichos componentes de la suciedad ambiente

• Basada en chipset Broadcom BCM4306

• Dimensiones (envolvente): 120 x 85 x 23 mm

• Peso 90 gr

• Temperaturas de Operación de 0°C a 50°C aprox. (almacenamiento de -20°C a 65°C)

• Humedad: Humedad relativa inferior al 95% (sin condensación)

Requerimientos Sistema:

• PC compatible con una ranura PCI 2.2  (o compatible) disponible
• Sistema Operativo Windows (98/98SE/ME/2000/XP) o Linux (ver funcionalidades)
• Unidad de CD-ROM (solamente para instalación de drivers y software utilitario)
• 2 Mb de espacio en disco para drivers y software

Contenido del paquete:

• Adaptador PCI WL-P220
• CD-ROM con drivers y software, asi como versión electrónica de la documentación
• Antena dipolo separable de + 2dBm
• Guia breve del usuario
