Modelo: BF-7800-3000
Modelo: BF-7800-5000
Amplificador de señal para uso externo en redes inalámbricas WiFi banda 2,4 Ghz

Este dispositivo se provee con dos módulos principales: un "Inyector" de potencia que opera en forma interna, y el amplificador en sí mismo que opera en forma externa. Con este esquema, dicho amplificador toma la potencia requerida para su operación directamente de la misma línea que el inyector desde el interior y  la envía a la señal a trasmitir.

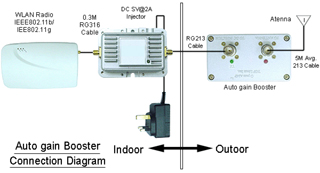

BF-7800 Instalación

Características:

  • Aumenta el alcance de su red inalámbrica

  • Compatible con dispositivos inalámbricos  2.4 Ghz- 2.5 Ghz

  • El ajuste automático de ganancia, en situaciones de diferentes niveles de señal de entrada, entrega siempre el máximo rendimiento, manteniendo la distorsión al mínimo.

  • La posibilidad de su montaje en forma externa le permite al amplificador estar en forma muy cercana a la antena, dándole a ésta última el máximo de potencia, evitando las lógicas pérdidas de cables extensos.

  • Esta serie de Boosters combina las ventajas "Plug & Play" de la instalación con un significativo incremento en el rendimiento y el rango de operación

BF-7800 Box

  • Ideal para incrementar el rango de los dispositivos de baja potencia como las tarjetas de LAN y modems de radio, como así también para recuperar las pérdidas en los cable de extensas instalaciones.



Logo Skysis

  • La sólida construcción del gabinete metálico se integra con una protección efectiva de los conductores.

  • Aplicable tanto en instalaciones de redes inalámbricas punto a punto como multipunto.

BF-7800 Amplificador

  • Excelente protección contra el agua y suciedad ambiental.

Especificaciones técnicas informadas por el fabricante:

Operating Range: 2400 - 2500 MHz
Operating Mode: Bi-directional, half-duplex Time Division Duplex. Senses RF carrier from transmitter and automatically switches from receive to transmit mode
Transmit Gain: 27 dB max. (automatically adjusted)
Frequency Response: +\- 1 dB over operating range
Output Power: 5 W  nominal (> 37 dBm)
3 W  nominal (> 34,8 dBm)
2 W  nominal  (no en stock)
1 W  nominal (> 30 dBm) (no en stock)
500 mW nominal (no en stock)
200 mW  nominal (no en stock)
TX Input Power: 4 mW (6 dBm) minimum, up to 200 mW(+23 dBm) maximum
Receiver Gain: 15 dB typical
Noise Figure: 3.5 dB typical
Connectors: N-type,macho, 50 Ohm
Lightning Protection: Direct DC ground at antenna connector
DC Surge Protection: at 6V DC input from transmission cable
Power Consumption: 1 A @ 6V DC or 105 - 240V AC from power supply
Amplify Dimensions: Bi-directional amplifier: 4.92"L x 2.76" W x 1.02" H
5V/1A DC injector: 3.14"L x 2.23" W x 1.02" H
Operating Temperature: Bi-directional amplifier: -20 °C to + 70 °C 5V /1A DC injector: -30 °C to + 70 °C
Humidity: Bi-directional amplifier: up to 100% Relative Humidity 5V DC injector: 10% to 75% Relative Humidity

Contenido del paquete:
