Modelo: IGES-501

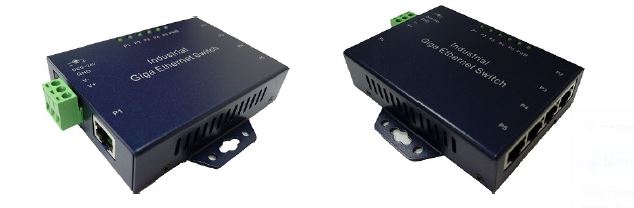

Industrial Unmanaged GbE Switch con 5 puertos Ethernet RJ45 10/100/1000Base-T

Esta solución permitirá en un equipo que tiene disponible un Puerto Ethernet RJ45 Giga LAN, pueda conectarse sobre una red Ethernet Giga LAN hasta con otros cuatro equipos o dispositivos que acepten dicha tecnología de comunicaciones.

El IGES-501 es un unmanaged switch de nivel industrial que ofrece una plataforma de switching con 5 puertos RJ45 Ethernet 10/100/1000 Base-T.

El mismo ofrece una alta performance de switching con muy robustas funcionalidades, soporta 3 K voltios ESD (ElectroStaticDischarges), puede operar utilizando un amplio rango de tensiones de alimentación que van desde los 9 V a los 24 V de corriente continua estable y un amplio rango de temperaturas de operación desde los -10°C a los 60 °C todo lo cual  permite al dispositivo ser utilizado en muy duras y cambiantes condiciones ambientales, todo lo cual hace en su conjunto al IGES-501 un muy poderoso switch para redes industriales.

De dimensiones muy compactas y dotado de un gabinete metálico del tipo IP-30 (según normativa EN60529) puede ser montado en rieles DIN Industriales, en paredes, sobre mesas o en el interior de otro gabinete propio al dispositivo que lo utiliza.

El utilizar un unmanaged switch (es unmanaged pues el mismo viene configurado de fábrica con parámetros tales que lo hacen apto para casi toda red local y por lo tanto no requiere de configuración para su uso) de este tipo,  ofrece varias ventajas sobre la alternativa de agregar múltiples puertos ethernet sobre un dado equipo con diferentes placas controladoras de red disponibles en el mercado, teniéndose entre ellas sin querer hacer un listado exahustivo:

• La solución puede ser utilizada sobre equipos que no posean ningún tipo de ranura de expansión (PCIe, miniPCIe, PCI o M.2) o no tengan ninguna libre porque ya se usaron con otros adaptadores. Basta con que haya disponible un puerto Ethernet. O sea es totalmente independiente de la plataforma hardware sobre la cual se utiliza.

• Es independiente de la plataforma software que se esté utilizando (Windows, Linux, etc.).

• Normalmente sería muy dificil (para no decir casi imposible) agregar tantos puertos Ethernet a un equipo PC o servidor y si se pudiese hacer el costo sería notablemente superior al valor de este switch

• Permite obtener un entorno de comunicaciones Ethernet mucho más controlado y eficiente, así como mucho más protegido pues el switch actuaría como “fusible” frente a incidentes eléctricos o electroestáticos que pueden ocurrir en una instalación industrial con cierta frecuencia.

• Por ser una solución totalmente “plug&play” e independiente de los Sistemas Operativos usados, resulta de mucho más fácil implementación y con muchos menos problemas de compatibilidad que las otras alternativas lo cual implica un mucho menor tiempo y costo para su puesta en marcha.

Funciones y Caraterísticas:

• Provee 5 puertos RJ45 Ethernet 10/100/1000 Base-T
• Soporta una tabla de memorización de MACs de hasta 1 K de direcciones MAC
• Tiene un buffer de memoria de 1,25 M bits
• Soporta auto-negociación y auto-MDI/MDI-X
• Soporta “store and forward transmission”
• Soporta half-duplex back-pressure
• Soporta control de flujo
• Soporta control de “broadcast storm”
• Soporta descargas electroestáticas de hasta 3 kV (3 kV ESD)
• Gabinete metálico tipo IP-30 acorde norma EN60529
• Utiliza una alimentación de corriente continua estable (switching) que puede estar entre los 9 V y 24 V de acuerdo a lo disponible en el sitio.
• La alimentación se conecta por medio de un bloque de 3 contactos ajustables por medio de sus respectivos tornillos (VCC+, VCC- y GND)
• Máximo consumo del dispositivo 5 vatios
• Apto para montaje sobre rieles tipo DIN, en paredes, de sobre mesa o interno a otro gabinete
• Dimensiones y peso: 95 mm * 110 mm * 22 mm  - 250 gr (incluyendo en dichas dimensiones las “orejas” para el montaje en DIN rack y el espacio tomado por el bloque de alimentación)
• Temperaturas de operación aceptadas en el rango de -10°C y 60°C
• Rango de temperaturas de almacenamiento de -10°C a 90°C
• Humedad relativa ambiente de 10 a 90% (sin condensación)

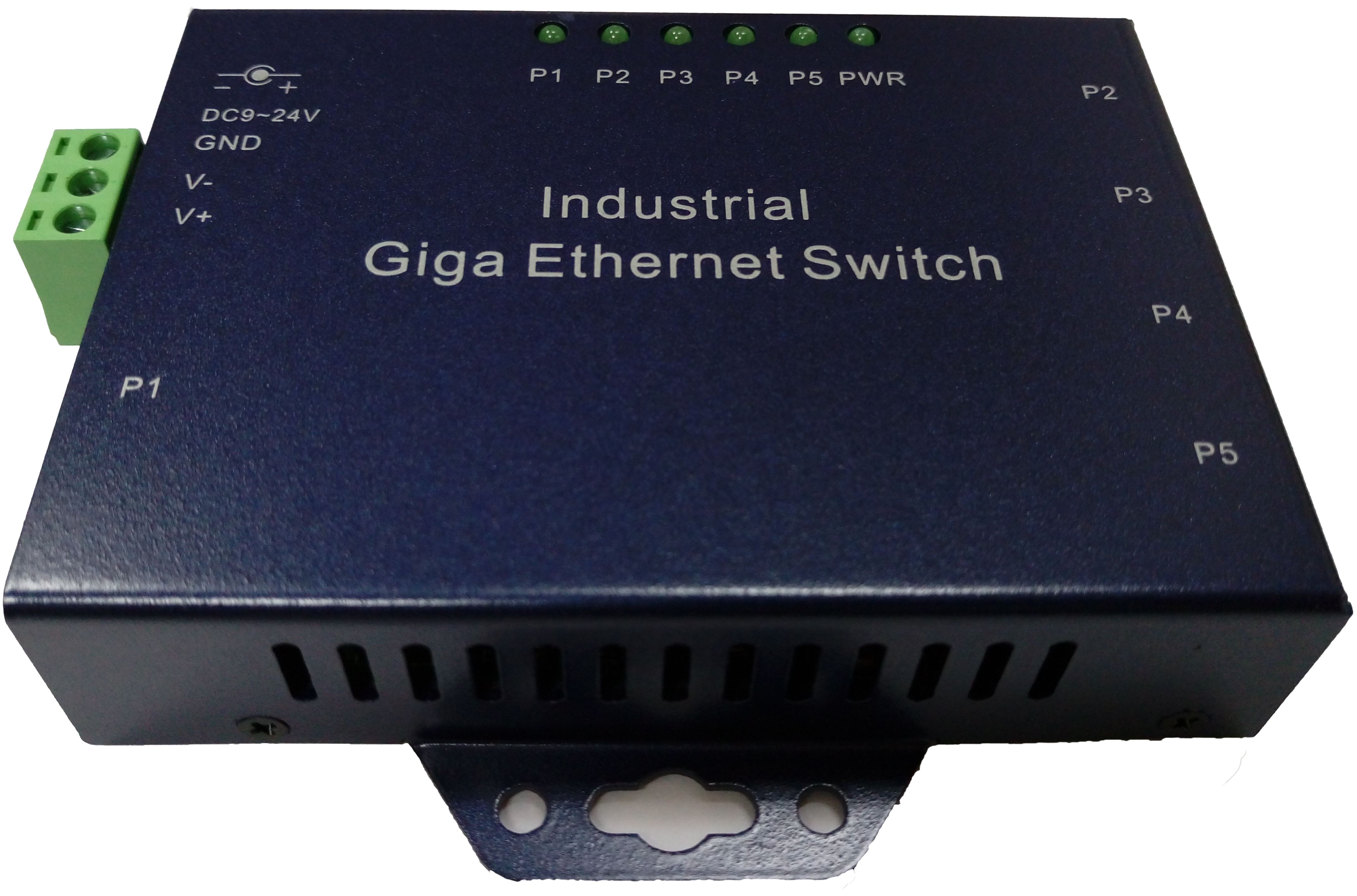

• Posee 6 LEDs indicadores:
• 1 LED indicando si el IGES-501 se encuentra alimentado o no
• 5 LEDs (1 por cada puerta) indicando la presencia de conexión y tráfico
• Cumple plenamente con los siguientes estándares de Ethernet:
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3x Full Duplex Flow Control
• IEEE 802.3az Energy Efficient Ethernet
• Ofrece las siguientes velocidades de filtrado y data forwarding:
• 14880 pps para 10 Mbps
• 148810 pps para 100 Mbps
• 1488100 pps para 1000 Mbps
• (pps = paquetes por segundo)
• Máxima distancia de transmisión de 100 metros
• Diseñado y fabricado completamente en Taiwán por KSH
• Cumple plenamente con las regulaciones ROHS más estrictas
• Cumple con los estándares FCC, CE y BSMI
