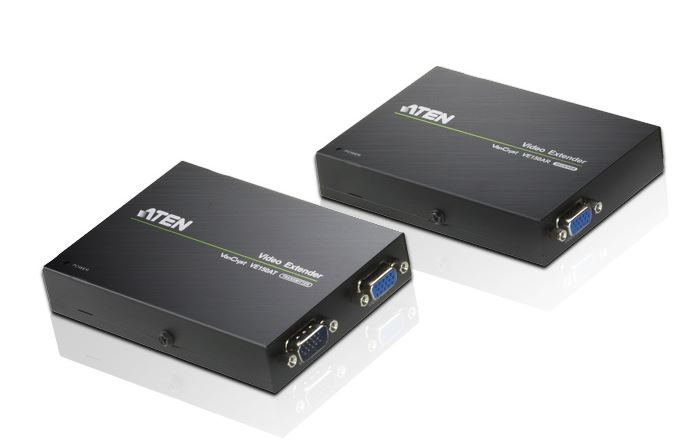

Modelo: Aten VE150A
(VE150A = VE150AT + VE150AR)

Extensión de video VGA sobre CAT5e hasta 150 mts

Resolución 1920*1200 a 60Hz hasta 30 metros
Resolución 1600*1200 a 60 Hz hasta 100 metros
Resolución 1280*1024 a 60Hz hasta 150 metros

Permite obtener una extensión de video remota y otra local

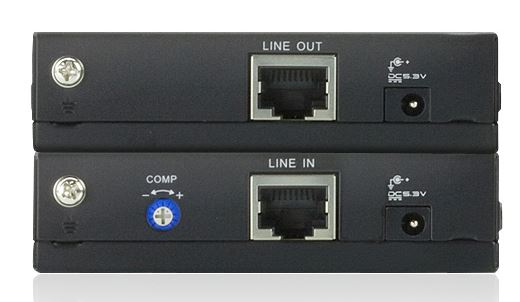

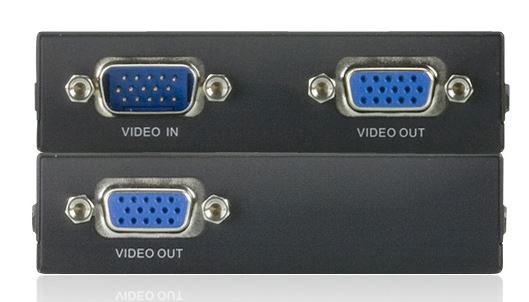

VE150AT+VE150AR Panel frontal	VE150AT+VE150AR Panel posterior

---

Por medio de este kit dotado en cada unidad de un poderoso ASIC Ud podrá conectar un monitor VGA remoto a una distancia de hasta 150 metros de su Servidor, PC o equipo industrial obteniendo óptimas calidades de video gracias a su electrónica ASC (Auto Signal Compensation) que podrá ajustar por un knob (perilla) sobre la unidad remota.

Adicionalmente el kit permite la conexión de un monitor local a partir de la unidad transmisora VE150AT

Ambos módulos son conectados entre si por un sólo cable de relativo bajo costo del tipo ethernet CAT5e en lugar de costosos cables que lleven todas las señales (el ASIC de cada unidad hará la codificación y descodificación de señales necesarias que son transmitidas en modo ethernet)

Esta característica lo convierte en un elemento utilisimo al momento de decidir colocar un monitor de un sistema en un sitio práctico para su visualización, pero dejando la unidad central de procesamiento en un lugar seguro y a reguardo del polvo y/o riegos propios de zonas de trabajos industriales u otros riesgos propios de cada tipo de aplicación. (por ejemplo en aplicaciones financieras la CPU puede estar en un lugar con máxima seguridad de acceso restringido tal que se pueda asegurar la integridad de datos y programas ante terceros no autorizados)

Por su implementación el mismo será totalmente Plug&Play no siendo necesaria la instalación de ningún tipo de driver o software sobre el equipo host. O sea lo único que es necesario es realizar la conexión de los cables involucrados.

Ofrece una protección contra Descargas Electroestáticas que se puedan generar en el ambiente de utilización de hasta 15 kV ( 8 kV en las conexiones de alimentación)

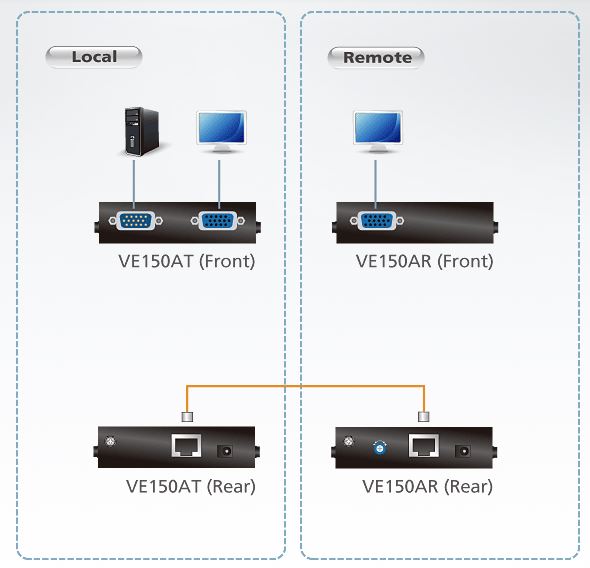

El siguiente esquema muestra el layout de instalación:



Funcionalidades

• Permite la conexión de un monitor VGA hasta 150 metros de distancia del equipo host
• La conexión entre unidad local y remota se hace usando un cable ethernet CAT5e de costo sensiblemente menor a los cables lógicos VGA o USB. Adicionalmente 1 sólo cable es necesario entre unidad local y unidad remota
• Permite también agregar un monitor VGA local sobre la unidad transmisora VE150AT
• Soporta comunicación DDC con el monitor local
• Soporta conexión en caliente (hot plug)
• Ofrece muy alta calidad de video de hasta 1920*1200 píxeles a 60Hz y distancias de hasta 30 metros
• Ofrece muy alta calidad de video de hasta 1600*1200 pixeles a 60 Hz y distancias de hasta 100 metros
• Ofrece excelente calidad de video de hasta 1280*1024 pixeles a 60 Hz y distancias de hasta 150 metros
• Soporta VGA, XGA, SVGA, UXGA, WUXGA y monitores multisync
• Soporta formatos WideScreen
• Soporta un ajuste manual de ganancia de señal de video sobre la unidad remota para óptima visualización
• Tiene en forma integrada una protección ESD de hasta 15kV para descargas electroestáticas del medio ambiente y desde hasta 8 kV para las conexiones
• Puede ser montado sobre una pared o sobre una mesa o en un rack
• Puede ser usado para extender el monitor de un equipo host o de un KVM
• Instalación totalmente Plug&Play, no requiriendo drivers o software específico
• Compatible con todos los sistemas operativos para los cuales es totalmente transparente

Especificaciones

Contenido del paquete:

• 1 unidad Local VE-150AT
• 1 unidad Remota VE-150AR
• 1 cable VGA de 1,80 m
• Breve manual del usuario
