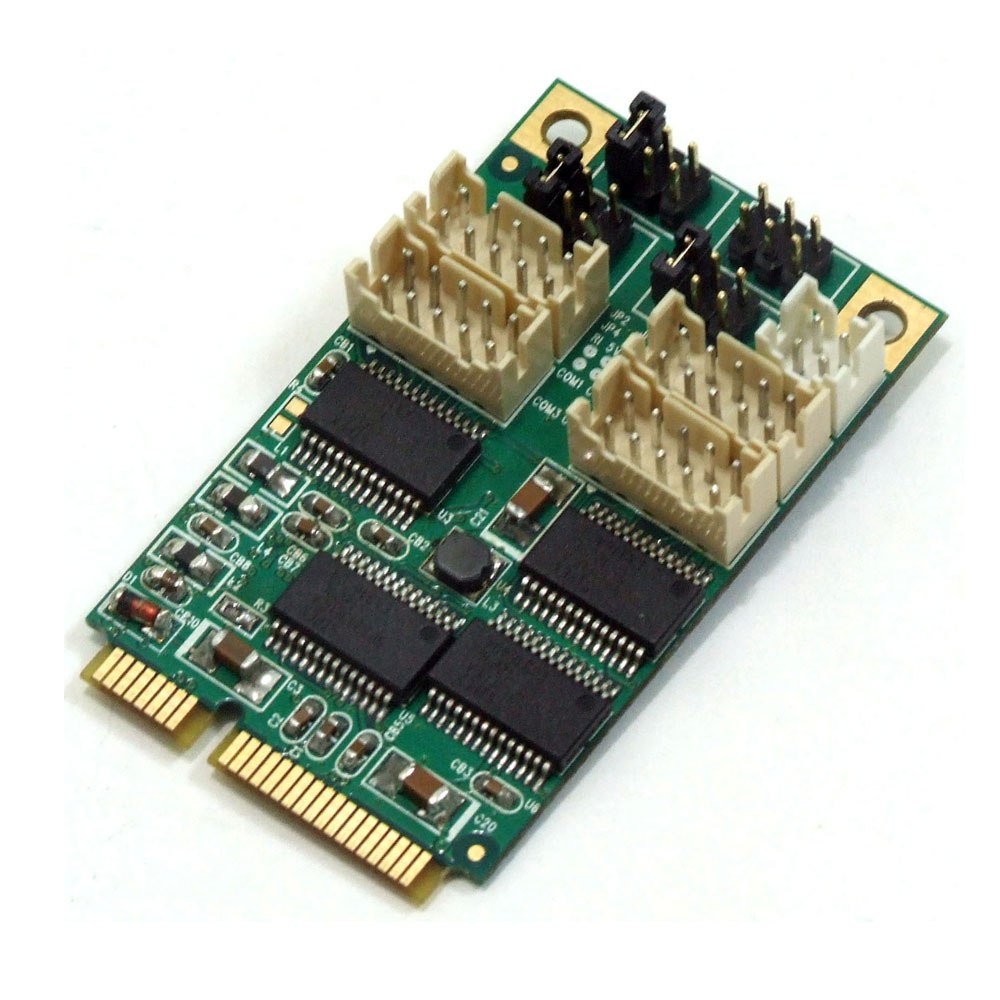

Por medio de este reducido y compacto adaptador mini PCIe el usuario podrá agregar a su sistema cuatro puertos seriales RS-232 DB9 compatible con una UART 16C550 por medio de los cuales podrá controlar y gestionar una amplia gama de dispositivos seriales de todo tipo como POS, PLCs, sensores, etc, operando a velocidades de hasta 921,6 Kbps
El mismo se integra al motherboard por medio de una ranura PCIe x1 y es soportado por los principales sistemas operativos vigentes como Windows, Linux y QNX.
Utilizando un chipset de primer nivel de calidad, confiabilidad y de grado industrial EXAR XR17V354, será ideal para el diseño y construcción de sistema embebidos y extremadamente compactos para el control de equipamento de tipo industrial operando en condiciones extremas de temperatura y uso continuo.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos
Características funcionales:
Agrega 4 puertos seriales (COM) a su Sistema
Alta velocidad de transmisión de datos de hasta 921,6 Kbps
Conforme a norma PCI Express 2.0 Gen 1
Provee una protección integrada contra descargas electroestáticas
(ESD) de 15 KV
Soporta especificaciones de nivel industrial
Ofrece buffers de I/O FIFO de 256 bytes
Soporta 5 V/ 12 V/ RI seleccionable sobre el pin 9 del DB9
Soporta drivers para Windows, Linux y QNX
Especificaciones:
Controlador de comunicaciones compatible 16C550 UART
Bus
Mini PCI Express x 1
4
conectores DB9
4 puertos seriales acordes al estándar RS-232
IRQ y direcciones de I/O asignadas por el Sistema
Protección ESD sobre la línea serial de 15 KV para todas
las señales
Velocidades de hasta 921,6 Kbps
FIFOs de 256 bytes
5 6 7 u 8 bits de datos
1, 1.5 ó 2 stop bits
Paridad: Ninguna, par, impar, espacio (space) o marca
(mark)
Control de flujo: RTS/CTS, XON/XOFF
Señales seriales provistas: TxD, RxD, RTS, CTS, DTR, DSR,
DCD, GND, 5V/12V/RI
Función del Pin 9 del DB9 seleccionable por jumpers
Soporta Windows XP y posteriores, Linux Kernel 2.6 y
posteriores, QNX 6.0 y posteriores
Temperatura de Operación de -30 °C a 75°C
Temperatura de almacenamiento de -40 °C a 85°C
Humedad relativa ambiente de operación de 5% a 95% (sin
condensación)
Certificaciones CE, FCC y ROHS
Diseño y producción: Taipei, Taiwán por DiArts
Technology CO, Ltd.
Chipset EXAR XR17V354 (información detallada, documentación, software, etc. disponibles en https://www.exar.com/product/interface/uarts/pcie-uarts/xr17v354 )

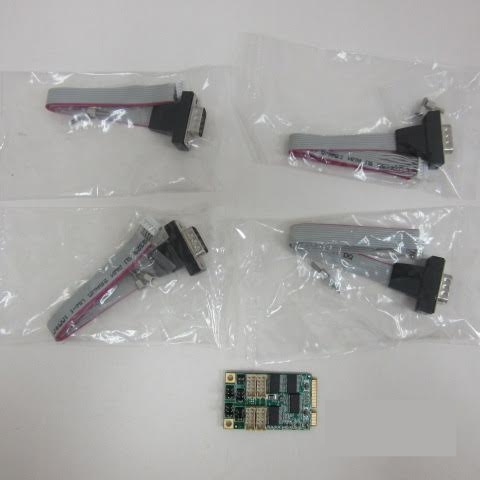

1 unidad de controladora miniPCIe con 4 puertos RS-232
4 unidades de cable serial DB9
1 unidad de cable de alimentación
Guía breve de Instalación
CD con drivers
