Modelo:
NW-107
Módulo Ethernet GigaLAN RJ45
10/100/1000Base-T para ranuras M.2 basadas en PCIe Dual key A-E
Chipset Realtek RTL8168E
Ideal para uso industrial y soluciones embebidas
-

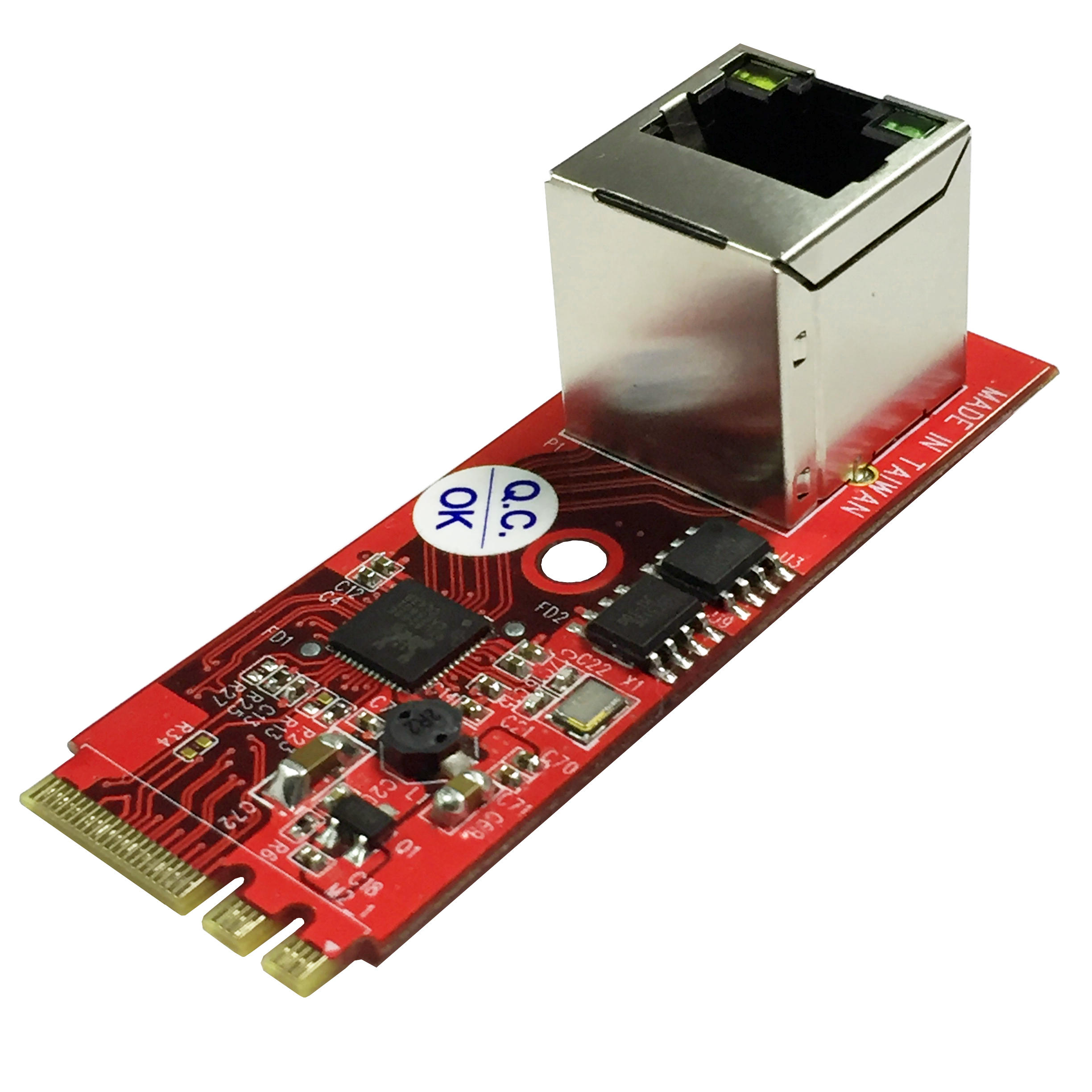

Este pequeño
adaptador en formato M.2 permite el agregado de un puerto RJ45 Giga LAN
10/100/1000 Base-T en aquellos motherboards que posean en forma nativa o
agregada por medio de otro adaptador (como el Lycom DT-134E), una ranura de
expansión del tipo M.2, con key E o key A y soporte PCIe 1.1 o posterior.
El mismo ha sido diseñado
y construido en Taiwán bajo estrictas normas de calidad, utilizando como base
un chipset Realtek RTL8168E, siendo dotado de todas las características
necesarias para su uso en ambientes industriales rigurosos.
Funciones, Características y
Especificaciones:

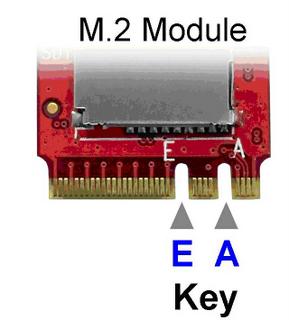

- Módulo en formato
M.2 tipo 2260-D5-A-E, con doble key A y E, conector de 75 pines, 60 mm de
longitud, basado sobre bus PCIe x1-lane
- Puede ser instalado
tanto sea en placas madre que tengan una ranura de expansión M.2 A-keyed o
una ranura M.2 E-keyed
- Soporta agujeros de
sujeción tanto de tipo M.2 2230 como M.2 2260
- Plenamente compatible
con la norma IEEE 802.3 (10Base-T Ethernet)
- Plenamente compatible
con la norma IEEE 802.3u (100Base-TX Fast Ethernet)
- Plenamente compatible
con la norma IEEE 802.3z (1000Base-T Gigabit Ethernet)
- Cumple con la
especificación PCI Express rev. 1.0a
- Usa una interface con
el host PCIe x1-Lane
- Un conector RJ45
ofrece transmisión de alta velocidad sobre cables UTP CAT 5 o superior
- La
orientación del RJ45 es tal que el cable ethernet sale en modo
perpendicular al plano de la placa M.2
- Posee 2 LEDs que
sirven para indicar distintas actividades de la red (modo 1000Base-T y
LNK/ACT (conexión/tráfico))
- Auto-negociación del
modo de operación con soporte de la capacidad Next-page
- Soporta la corrección
de swap/polaridad/skew sobre el par de hilos de datos del cable
- Detección de
Crossover y auto-corrección del mismo ( o sea se podrán usar cables
directos o con los hilos de datos cruzados entre la NW-107 y el dispositivo
conectado, que la controladora lo detectará y corregirá automáticamente
para una correcta operación)
- Soporta
Microsoft NDIS5 Checksum Offload (IP, TCP, UDP) y largesend offload
- Soporta control de
flujo Full Duplex (estándar IEEE 802.3x)
- Soporta IEEE 802.1Q
VLAN tagging
- Jumbo frames de hasta
9 Kbytes
- Soporta un buffer de
I/O configurable de hasta 48 KB de profundidad
- Basado sobre el
chipset Realtek RTL8168E de amplia compatibilidad y considerado uno de los
mejores de su tipo en el mundo.
- Se
proveen drivers para las ediciones de 32 bits y 64 bits de los sistemas
operativos Windows 10, Windows 8.1, Windows 8, Windows 2012, Windows 7,
Windows 2008, Windows Vista, Windows XP y Windows 2003.
- Se proveen drivers
para Mac OS X 10.4, 10.5, 10.6 y 10.7
- Cumple plenamente con
las normas ROHS, FCC, CE y BSMI
- Rango de temperaturas de operación: de 0°C a 70°C
