Por medio de este reducido y compacto adaptador mini PCIe el usuario podrá agregar a su sistema dos puertos seriales RS-232 DB9 compatible con una UART 16C950 por medio de los cuales podrá controlar y gestionar una amplia gama de dispositivos seriales de todo tipo como POS, PLCs, sensores, etc, operando a velocidades de hasta 230 Kbps
El mismo se integra al motherboard por medio de una ranura PCIe x1 y es soportado por los principales sistemas operativos vigentes como Windows y Linux.
Utilizando un chipset de primer nivel de calidad y confiabilidad Oxford, será ideal para el diseño y construcción de sistema embebidos y extremadamente compactos para el control de equipamento de tipo industrial y comercial.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos
Características funcionales y especificaciones:
1-lane 2.5 Gbps miniPCI Express interface para
soluciones embebidas
Cumple con la especificación PCIe versión 1.0a
Con
certificaciones FCC, CE, BSMI y ROHS
2 puertos seriales RS-232 (COM) DB9
2 canales UART 16C950 de alta performance
FIFOs de 128 bytes por cada canal receptor y transmisor
Superset y backward compatible con 16C550, 16C650, 16C750 and 16C850
Jumper para seleccionar 5V CC ó 12V CC Power output sobre cada puerto DB9 (pin 9)
Jumpers individuales para seleccionar RI o DC-Power en cada Puerto DB9M
Incluye un cable de alimentación para proveer suficiente alimentación de 5 ó 12 V desde la fuente de alimentación del equipo
Soporta velocidades de transferencia de hasta 230 Kbps
128 Rx interrupt thresholds
128 Tx interrupt thresholds
128 flow control thresholds
Soporta Windows y Linux de 32 bits y 64 bits
Chipset: Oxford

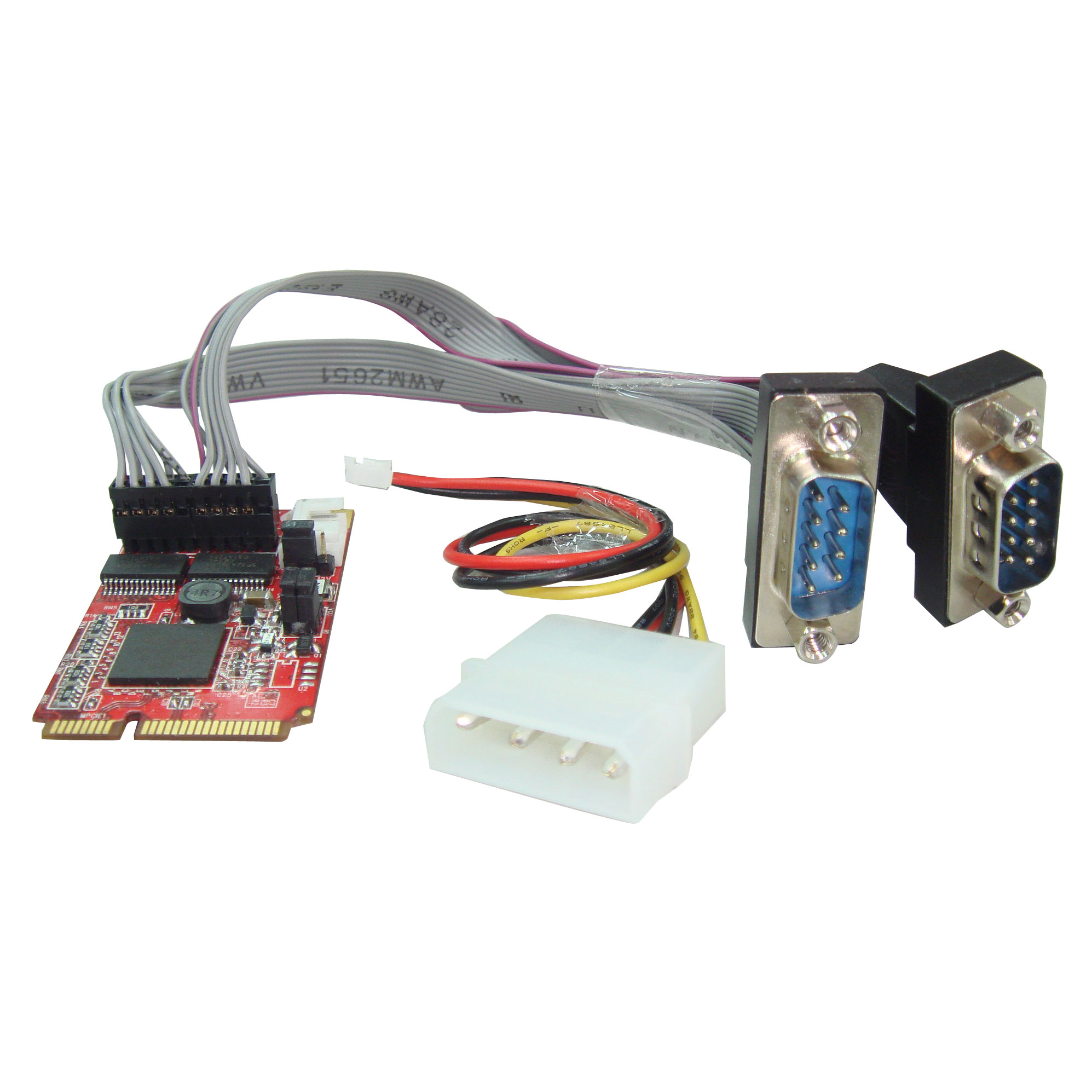

Contenido del paquete:
1 unidad de controladora miniPCIe con 2 puertos RS-232
2 unidades de cable serial DB9
1 unidad de cable de alimentación
Guía breve de Instalación
CD con drivers
