Por medio de este adaptador PCI LowProfile Ud. podrá agregar de 1 a 4 tarjetas de memoria CF constituyendo un arreglo de discos de alta performance y alta confiabilidad a su equipo, en especial utilizando tarjetas de alta capacidad soportando UDMA como las Transcend ofrecidas por nosotros.
El lector podrá notar que con esta placa puede dotar ya sea a un equipo moderno o viejo de un sistema de almacenamiento de estado sólido de última generación, con o sin facilidades RAID, con mínimos requerimientos hardware para dicho equipo...pues lo único que se requiere es contar con una ranura PCI disponible y uno de los Sistemas Operativos soportados...pero sobre esto último podrá notar que prácticamente todo sistema operativo (obsoleto, viejo o de última generación) es soportado
Características, especificaciones y funcionalidades:
Provee 4 ranuras para tarjetas CF soportando tarjetas CF tipo I ó tipo II y microdrives (MD)

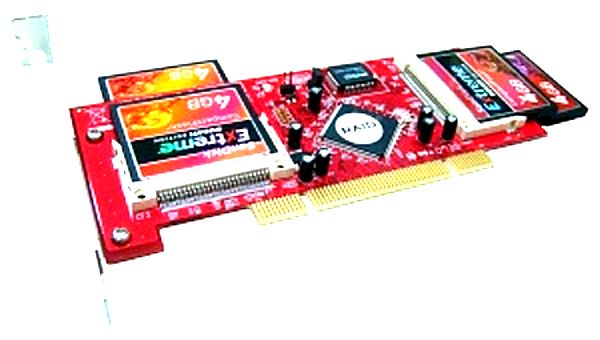

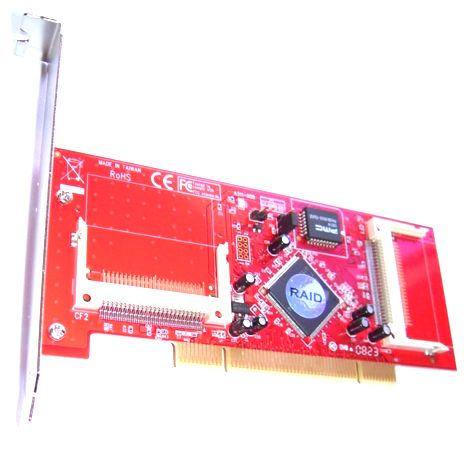

Ranuras 1 y 2 en la parte frontal de la placa (la mostrada en las fotos) que soportan tarjetas del tipo I, II ó MD
Ranuras 3 y 4 en el dorso de la placa que soportan sólo tarjetas CF Tipo I
Todas las tarjetas toman su alimentación del bus PCI. Ninguna conexión extra de alimentación es requerida.
Puede soportar hasta una capacidad de 2 Tbytes entre las 4 tarjetas que hospeda
Posee led indicador de actividad sobre la parte frontal de la placa
Provee un par de pines para la conexión de un led externo (gabinete) indicador de actividad
Diseño Low Profile haciéndola apta para todo tipo de PC, incluidos PCs de rack
Se entrega con dos brackets: estándar para PCs de escritorio (el cual viene montado de fábrica) y Low-Profile para el montaje en PCs de rack o altura reducida
Cada tarjeta CF puede ser utilizada como un disco independiente o como parte de un arreglo RAID
Soporta 3 tipos de RAID:
Raid 0 (stripping): donde dos o más unidades son asociadas conformando un sólo disco lógico. Cuando se ordena la escritura de un bloque de datos el mismo es dividido en sub-bloques(stripes) y cada stripe es escrito en distintas unidades físicas que son accedidas en forma simultánea logrando así un incremento de performance en las operaciones de I/O.
Raid 1 (mirroring): Las unidades físicas se utilizan de a pares siendo vistas cada par con una única unidad lógica. Cada bloque se escribe en forma simultánea en las dos unidades del par, brindando así un alto nivel de seguridad y capacidad de recuperación de datos ante fallas de una unidad individual.
Raid 10 (1+0): 3 ó 4 unidades son usadas para conformar una única unidad lógica juntando los atributos descriptos para el tipo 0 y 1 o sea incremento de tamaño de unidad/performance (stripping) y redundancia para integridad y seguridad de los datos (mirroring).
La configuración y administración de los RAID se puede hacer mediante la BIOS de la placa sobre el arranque de la misma o durante la operación mediante un programa GUI provisto por Silicon Image (incluido en el CD ROM entregado) denominado Medley (de amplia difusión en el manejo de RAIDs IDE).
En el caso de un RAID tipo 1 que deje una ranura CF libre, se puede emplazar en dicha ranura una CF (debe ser de capacidad igual o mayor que la asignada al RAID) que puede ser usada como un disco de reemplazo (spare drive) y declarado como tal al BIOS de la placa. En este caso el BIOS va grabando sobre dicho disco spare toda la información del RAID y en el supuesto caso que una de las memorias del RAID colapse, el BIOS reemplazará en forma automática la unidad fallada por la unidad spare, tal que en ningún momento se degrade el RAID (si no se usa esta función y una de las memorias del RAID colapsa, el sistema seguirá igualmente funcionando en forma degradada sin realizar la duplicación de los datos los cuales estarán todos sobre la CF en buen estado. Advertido el usuario de esta situación deberá reemplazar la memoria fallida por una nueva y realizar la reconstrucción del RAID para volver a tener el RAID en funcionamiento normal.). Como se verá de la descripción previa esta placa configurada como un RAID 1 ofrece un altísimo grado de seguridad en la integridad de los datos aún ante fallas físicas de las memorias usadas.
Soporta que las CF puedan ser la unidad de arranque (booteo) del equipo
Acepta la instalación de cualquiera de los sistemas operativos soportados sobre las tarjetas CF
Soporta LBA adressing de 48 bits
La placa implementa su propio motor DMA, con dos canales DMA independientes cada uno con 256 Kb FIFO para bufferizar los intercambios entre el bus PCI y las CF
Posee un buffer FIFO de 256 bytes para almacenar hasta 64 niveles de comandos del equipo host (32 bits por comando)
Soporta modos DMA y UDMA (UDMA 6 si soportado por la CF)
Soporta operar a velocidades de ATA 33, ATA66, ATA 100 y ATA 133 de acuerdo a la velocidad de cada tarjeta
Satisface plenamente la especificación PCI vrs. 2.2
Interface PCI plenamente compatible con bus PCI 33 Mhz, 32 bits
Cumple con la revisión 1.0 de la especificación para controladoras PCI IDE
Satisface plenamente las certificaciones FCC, CE, BSMI y ROHS
Soporta los siguientes sistemas operativos (ya sea usando los drivers provistos en el CD entregado o los drivers estándar para el SiI 0680A integrados en el kernel de los sistemas operativos Windows 7 y posteriores):
Windows NT 4.0
Windows 98SE
Windows Milenium
Windows 2000
Windows XP
Windows 2003
Windows Vista
Windows 7
Windows 2008
Windows 8
Windows 8.1
Windows 10
Distintas versiones de Linux Kernel versiones 2.3, 2.4 y 2.6
Soporta tanto las ediciones de 32 bits y de 64 bits de aquellos sistemas que ofrecen tales ediciones
La controladora está implementada en base al mundialmente reconocido chipset Silicon Image Sil0680A (puente PCI a IDE ATA/ATAPI)
Contenido del paquete:
Placa PCI LowProfile Lycom ST-311
2 brackets (uno de altura estándar montado sobre la placa en fábrica, el otro LowProfile para la instalación en gabinetes slim, de rack o industriales)
CD ROM con drivers, software RAID y documentación
Breve guía de instalación y uso
