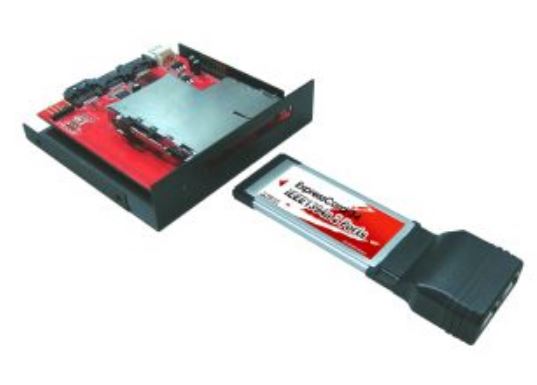

Modelo:
DT-108
Adaptador
de ranura ExpressCard /54 para bahía frontal de 3,5" vía PCIe x1
Soporta tarjetas ExpressCard/64 y ExpressCard/34
Soporta
tarjetas ExpressCard basadas en PCIe, en USB y en PCIe+USB
Chipset
Infineon P2231TF C2
Cables
incluidos
Por medio
de este kit Ud. podrá agregar su PC de escritorio o Servidor una ranura
ExpressCard plénamente funcional que le permitirá utiliar tarjetas
ExpressCard/54 y ExpressCard/34 sobre su equipo.
El kit se
compone de una bandeja para instalación en bahías de 3,5", de la placa
controladora con ranura ExpressCard con todas las conexiones necesarias para
integrarse al sistema, placa PCIe x1 LowProfile que permite llevar a la placa
frontal todas las señales del bus PCIe y de todos los cables necesarios para
conectar entre si y al PC los componentes del Kit.
Podrá ser
utilizado para explotar tarjetas ExpressCard basadas en PCIe. en USB o en
USB+PCIe
La ranura
ExpressCard ofrece un sistema estándar de resortes de sujeción y expulsión de
la tarjeta ExpressCard insertada en la misma
Caraterísticas,
Especificaciones y funcionalidades:
- Placa bridge frontal con
ranura ExpressCard integrada sobre la misma
- Bandeja para instalación
en una bahía de 3,5"
- Sobre la placa bridge
frontal adicionalmente a la ranura ExpressCard se tendrá:
- 3 conectores
"L" (similares a conectores SATA) que permiten la conexión de
las señales PCIe desde la placa PCIe insertada en una ranura PCIe x1
del sistema
- 1 Conector de 5 pines
que permite conectar las señales USB desde los pin heads USB de la
placa madre del equipo
- 1 conector mini-Mólex
de 4 pines (igual a los usados por las unidades de disquete) que
permitirá tomar la alimentación desde la fuente de poder del PC
- 4 LEDs (3 on-board, el
4to con bloque de presentación sobre la bandeja de montaje) que
indicarán:
- Alimentación de
Vout 3,3 V
- Alimentación de
1,5 V
- Alimentación Vaux
de 3,3V
- Situación de
sobrecorriente
- Tornillos de
fijación a la bandeja de montaje en bahía de 3,5"
- 8 pines de control
y status para tareas técnicas
- Placa PCIe x1 LowProfile
que permite tomar las señales del bus PCIe para llevarlas a la placa bridge
frontal por medio de 3 conectores "L" (simil SATA) ubicados en el
borde superior de la placa PCIe
- Se proveen para la placa
PCIe dos brackets: 1 de altura estándar para fijar la placa PCIe en
gabinetes estándar y otro de altura reducidad (LowProfile) para la
fijación de la placa PCIe en gabinetes slim, de rack o de tipo industrial
- Soporta todo tipo de
tarjeta ExpressCard en los formatos /54 y /34
- Soporta placas ExpressCards
basadas exclusivamente en PCIe, basadas exclusivamente en USB o basadas en
PCIe + USB cubriendo así todo el universo de placas ExpressCards
- Conecta al sistema por
medio de PCIe 1-lane 2,5 Gbps y por USB 2.0 de 480 Mbps
- Dado que se trata de un
conversor pasivo de PCIe no soporta hot swap (conexión en caliente) de
tarjetas ExpressCards basadas en PCIe (excepto que el sistema host posea un
firmware especial que lo tolere. En los casos que ésto no sea así la
ExpressCard basada en PCIe deberá estar insertada en la ranura antes de
encender el equipo para que el BIOS del motherboard detecte y configure el
elemento PCIe)
- Soporte conexión en
caliente (hot swap) para aquellas ExpressCard basadas exclusivamente en USB
- La placa bridge frontal
está basada en un chipset Infineon P2231TF/C2
- Ninguno de los componentes
del kit requieren drivers específicos en el Sistema Operativo, por lo cual
todo sistema operativo que soporte PCIe y el tipo de ExpressCard a conectar
será compatible con este dispositivo.
- Cumple plenamente con las
certificaciones FCC, CE, BSMI y RoHS
Contenido
del paquete
- Placa bridge frontal con ranura ExpressCard
montada en su bandeja para instalación en bahías de 3,5"
- Placa PCIe x1 LowProfile para conexión al
sistema
- 3 cables planos (simil tipo SATA) para la
interconexión entre la PCIe y la placa bridge frontal
- 1 cable para la conexión USB desde los pin
head del motherboard a los pines USB de la placa bridge frontal
- Un cable en "Y" para tomar la
alimentación de la fuente de alimentación del equipo host (conector
estándar Mólex de 4 pines macho para conectar a la fuente, 1 conector
estándar Mólex hembra para "reponer" el Mólex usado en la
fuente y así poder conectar algún otro dispositivo como disco o CD/DVD y
un conector mini-Mólex de 4 pines hembra para conectarse a la alimentación
requerida de la DT-108)
- Breve hoja de instrucciones de instalación y
uso
- 2 brackets de fijación de la PCIe al gabinete
del equipo host (uno de altura estándar normalmente fijado a la placa en
fábrica y el otro de LowProfile para los casos donde sea requerido)
