Con la utilización de este adaptador el usuario podrá agregar a su sistema dos puertos seriales de alta velocidad (hasta 921,6 Kbps) y plenamente configurables en forma individual para operar ya sea como puerto RS-232C, RS-422, RS-485 sobre 4 hilos ó RS-485 sobre 2 hilos sobre conectores estándar DB9M. Para dicha selección y configuración cada puerto dispone de un sendo juego de jumpers que permite determinar el modo operativo de dicho puerto.

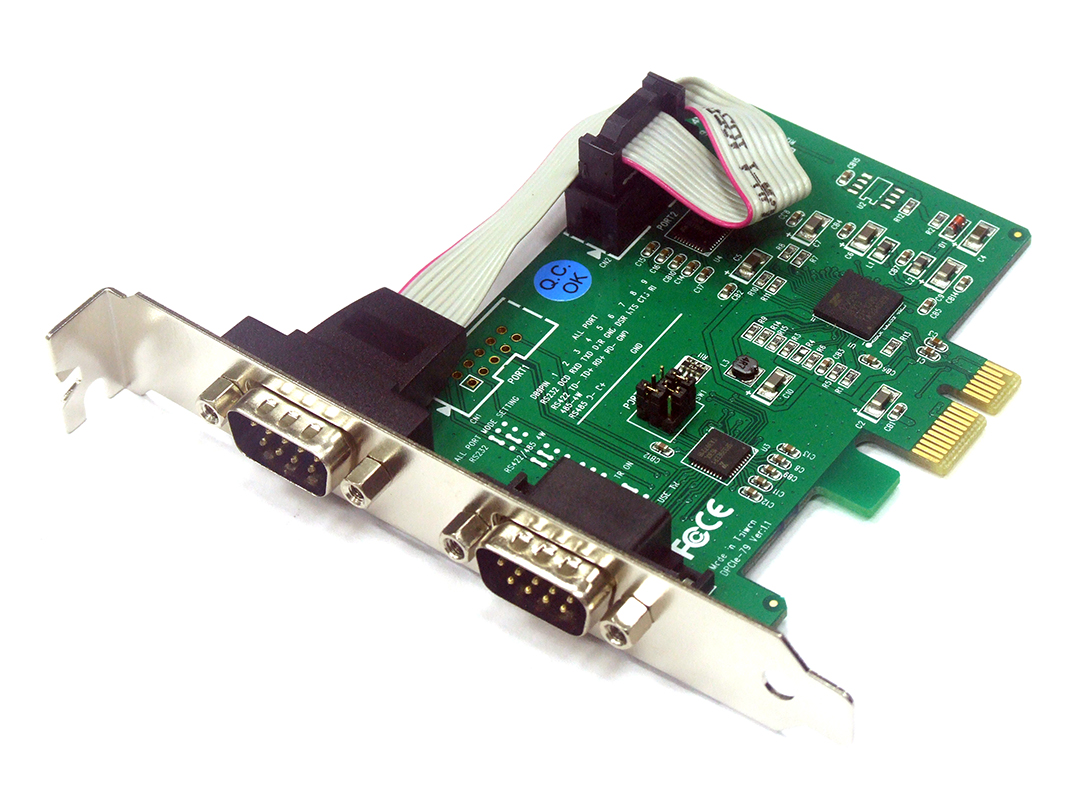

Físicamente, si bien la placa en si tiene un diseño LowProfile, la misma podrá ser montada como una placa full profile en una sóla ranura del backpanel con los 2 DB9 sobre el mismo bracket (configuración de fábrica) o como una placa LowProfile usando dos ranuras del backpanel, cada una con un DB9 sobre su propio bracket L. Todos los brackets necesarios para ambos modos son provistos y obviamente en ambos casos una sóla ranura PCIe es utilizada.
DiArts ha diseñado esta controladora para cumplir con las más rigurosas especificaciones de uso a nivel industrial. Para ello ha seleccionado el chipset EXAR XR17V352 y todos los demás componentes acordes a estas exigencias. Adicionalmente a ello ha provisto una protección ESD (electro-static discharge) de 15 kV sobre todas las señales de cada uno de los puertos ofrecidos. Y todo esto con pleno cumplimiento de las normativas ROHS más rigurosas.
En cuanto al aspecto software la placa es compatible con los principales Sistemas Operativos en uso hoy en día entre ellos todos los Windows de XP en adelante (incluido Windows 10), Linux y QNX, tanto en ediciones de 32 bits como de 64 bits disponibles en dichos Sistemas Operativos, siendo todos los drivers necesarios provistos. La configuración de cada puerto es totalmente realizable a nivel del Sistema utilizado.
Funcionalidades
y especificaciones:
Ofrece dos puertos seriales de alta velocidad con interface DB9M
Cada puerto puede ser configurado (via jumpers) en forma totalmente independiente como:
RS-232C
RS-422
RS-485 sobre 4 hilos
RS-485 sobre 2 hilos
En modo RS-485 se puede seleccionar operar con TR ON ó TR OFF
Conecta al sistema por medio de una interface PCI Express (PCIe) x1
Cumple plenamente con la especificación PCIe 2.0 Gen 1
Puede ser instalada en ranuras PCIe x1, x2, x4, x8 y x16 lane
Factor de forma LowProfile
Montable en 2 slots de backpanel de LowProfile o en 1 slot de backpanel de altura normal (pero siempre usa una sóla ranura PCIe)
Todos los brackets necesarios para cada modo de montaje provistos
Soporta especificaciones de tipo industrial para uso riguroso y continuo
Ofrece un conjunto de comandos y registros plenamente compatible con una UART 16C550
Tanto los IRQ como las I/O ports son asignados por Sistema
Cada puerto puede alcanzar velocidades de hasta 921,6 Kbps
Cada puerto tiene FIFOs independientes de 256 bytes
Ofrece en forma integrada una protección ESD de hasta 15 kV para todas las señales
El protocolo serial implementado soporta los siguientes parámetros:
Bits de datos: 5, 6, 7 u 8
Paridad: Ninguna, Par, Impar, Space, Mark
Stop bits: 1, 1.5 ó 2 bits
De acuerdo al modo de operación seleccionado cada puerto soporta las siguientes señales seriales:
En modo RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI
En modo RS-422: TxD+, TxD-, RxD+, RxD-, GND
En modo RS-485 2 hilos: Data+, Data-, GND
En modo RS-485 4 hilos: TxD+, TxD-, RxD+, RxD-, GND
Soportada por los siguientes sistemas operativos:
Windows XP
Windows Server 2003
Windows Vista
Windows Server 2008
Windows 7
Windows 8
Windows Server 2012
Windows 8.1
Windows 10
Linux Kernel 2.6
QNX 6.0
Acepta tanto las ediciones de 32 bits como de 64 bits de dichos sistemas operativos (si disponibles)
Certificaciones FCC, CE, BSMI y ROHS
Temperaturas de operación de -30°C a 75°C
Temperaturas de almacenamiento: -40 °C a 85°C
Humedad relativa ambiente de operación: De 5% a 95% sin condensación
Diseñada, desarrollada y fabricada por DiArts en Taiwán
Basada en un chipset EXAR XR17V352
Contenido
del paquete:
Placa PCIe LowProfile con dos puertos seriales DB9M configurable RS-232/RS-422/RS-485
1 bracket altura normal estándar (normalmente montado como por defecto en fábrica)
2 brackets LowProfile
CD con drivers
Breve guía de instalación
