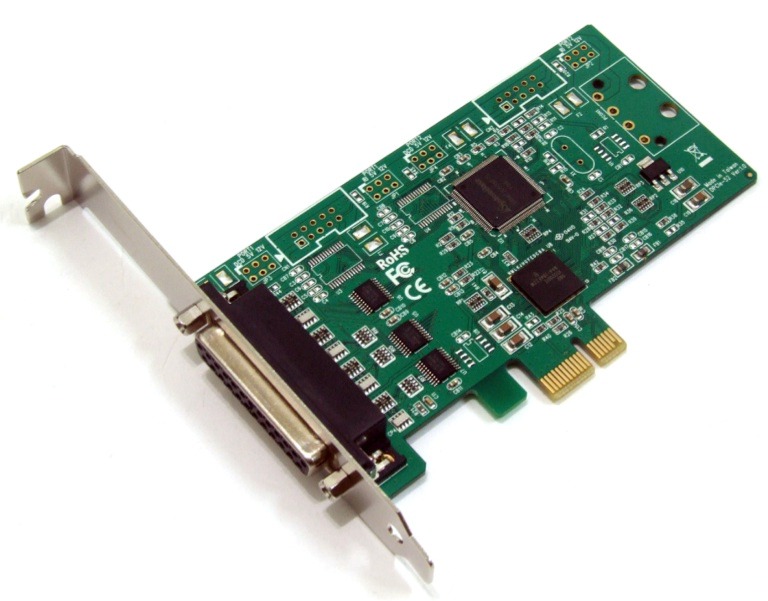

Por medio de este adaptador PCIe LowProfile el usuario podrá agregar a su sistema un puerto paralelo cumpliendo plenamente con el protocolo IEEE1284 para puertos paralelos compatibles con los modos nibble, byte, EPP y ECP, por medio del cual podrá controlar y gestionar una amplia gama de dispositivos como impresoras, scanners, hardkeys, etc. O sea agrega al sistema un puerto paralelo idéntico a los puertos paralelos nativos de un motherboard.
El mismo se integra al motherboard por medio de una ranura PCIe x1 y es soportado por los principales sistemas operativos vigentes como Windows y Linux.
DiArts ha utilizado para diseñar esta controladora dos chipsets del primer nivel de calidad, confiabilidad y de grado industrial y será ideal para el diseño y construcción de sistemas embebidos y extremadamente compactos para el control de equipamento de tipo industrial operando en condiciones extremas de temperatura y uso continuo. El primer chipset es un Texas Instruments de la familia XIO2001I el cual implementa un puente PCIe a PCI para generar un bus PCI local sobre el cual se conecta el segundo y principal chipset que es un Systembase SB16C1053APCI el cual materializa el puerto paralelo IEEE1284 ofrecido por esta placa.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos
Características funcionales y especificaciones:
Agrega 1 puerto paralelo (LPT) cumpliendo plenamente la
especificación IEEE1284 al sistema.
El puerto agregado es compatible con los modos nibble, byte, EPP y ECP
Ofrece los modos EPP/ECP de 16 bytes
IRQ y puertos de I/O asignados por Sistema
Conforme a norma PCI Express 2.0 Gen 1
Soporta especificaciones de nivel industrial
Factor de forma PCIe LowProfile
Se provee con los brackets LowProfile y de altura estándar para facilitar su instalación en distintos tipos de equipos.
Ofrece en un conector DB25F del puerto paralelo
Ofrece un conector PCIe x1 (7+11 contactos) para la conexión al motherboard del equipo
Se puede instalar en ranuras de expansión PCIe x1, x2, x4, x8 y x16 lane
Soportado (drivers distribuidos con el producto) por:
Windows XP
Windows 2003
Windows Vista
Windows 7
Windows 8
Windows 2008
Windows 8.1
Windows 10
Linux 2.4
Linux 2.6
Soporta tanto las ediciones de 32 bits como de 64 bits para aquellos Sistemas Operativos que las ofrecen
Condiciones ambientales:
Temperaturas de operación: -30°C a 75°C
Temperaturas de almacenamiento: -40°C a 85°C
Humedad relativa ambiente: 5% a 95% sin condensación
Certificaciones FCC, CE, BSMI y ROHS
Totalmente diseñada, desarrollada y fabricada por DiArts en Taiwán
Basada en el chipset SystemBase SB16C1053APCI (+ puente PCIe a PCI Texas Instruments XIO2001I)
1 unidad de controladora PCIe con 1 puerto paralelo IEEE1284
DB25
1 bracket LowProfile (el bracket de altura normal viene montado en la placa de fábrica)
Guía breve de Instalación
CD con drivers
