Con la utilización de este adaptador el usuario podrá agregar a su sistema 4 puertos seriales de alta velocidad (hasta 230 Kbps) y plenamente configurables en forma individual para operar como puertos RS-232C plenamente operativos. Para dicha selección y configuración cada puerto dispone de un sendo juego de jumpers que permite determinar el modo operativo de dicho puerto.

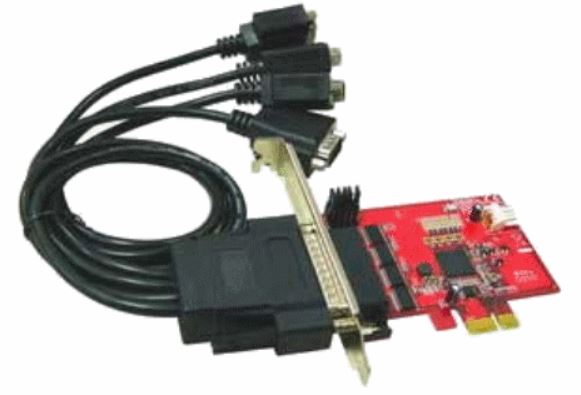

La placa tiene un diseño PCIe LowProfile y se integra al sistema por medio de una ranura PCIe x1 Lane de 2,5 Gbps. La misma ofrece un conector DB44 hembra el cual por medio de un cable 1 a 4 permite la obtención de los 4 puertos seriales DB9 macho. La misma también ofrece un conector mini Mólex de 4 pines por medio del cual se puede suministrar directamente desde la fuente de alimentación del equipo la energía adicional a los dispositivos conectados a los DB9 si ello fuera necesario por que el bus PCIe no fuese capaz la cantidad de corriente requerida (el uso de dicha conexión es opcional con respecto al funcionamiento de la controladora y sólo es requerida en el caso antes indicado).
Los puertos DB9 vía su pin 9 son capaces de suministrar alimentación de 5 V al dispositivo conectado al mismo. La selección si el pin 9 lleva estos 5 volts o la señal RI se hace por medio de jumpers disponibles sobre la placa, un jumper por cada puerto, permitiendo hacer esta selección en forma independiente para cada puerto.
La controladora ha sido diseñada por Lycom de Taiwán utilizando uno de los mejores chipsets disponibles en el mercado como lo es el PLX Oxford OXPCIe954 y cumpliendo plenamente con las normativas ROhS más rigurosas.
La misma es soportada por los sistemas operativos Windows XP y posteriores tanto en sus ediciones de 32 bits como de 64 bits, para lo cual son suministrados los correspondientes drivers sobre el CD entregado con la misma. Dichos drivers permiten la completa configuración de los parámetros de comunicación de cada puerto por medio del sistema operativo.
Funcionalidades
y especificaciones:
Ofrece cuatro puertos seriales de alta velocidad con interface DB9M
Conecta al sistema por medio de una interface PCI Express (PCIe) x1 (PCIe 1-lane 2,5 Gbps)
Cumple plenamente con la especificación PCIe 1.0a
Puede ser instalada en ranuras PCIe x1, x2, x4, x8 y x16 lane
Factor de forma PCIe LowProfile
Viene provista con 2 brackets: uno de altura estándar y el otro de altura reducida (LowProfile) para PCs industriales o de rack.
Ofrece un conjunto de comandos y registros cumpliendo plenamente con las especificaciones UART 16C950
Plenamente compatible con los sets de comandos UART 16C550, 16C650, 16C750 y 16C850
Tanto los IRQ como las I/O ports son asignados por Sistema
Cada puerto puede alcanzar velocidades de hasta 230 Kbps
Cada puerto tiene FIFOs independientes de 128 bytes tanto para recepción como transmisión
128 Rx interrupt thresholds
128 Tx interrupt thresholds
128 flow control thresholds
Soporta 5, 6, 7 y 8 bits por caracter de datos
Soporte de 1, 1,5 y 2 stop bits
Soporte de paridad Par, Impar, Ninguna Space o Mark
Permite control de flujo (ninguno, RTS/CTS, XON/XOFF
Las nueve señales son presentes en la interface; RxD, TxD, RTS, CTS, DTR, DSR, DCD, GND, RI
El pin RI puede ser programado ya sea propiamente como RI o como fuente de alimentación de 5 V para el dispositivo conectado.
Soportada por los siguientes sistemas operativos:
Windows XP
Windows Server 2003
Windows Vista
Windows Server 2008
Windows 7
Windows 8
Windows Server 2012
Windows 8.1
Windows 10
Linux
Acepta tanto las ediciones de 32 bits como de 64 bits de dichos sistemas operativos (si disponibles)
Certificaciones FCC, CE, BSMI y ROHS
Temperaturas de operación de 0°C a 60°C
Humedad relativa ambiente de operación: De 5% a 95% sin condensación
Diseñada, desarrollada y fabricada por Lycom en Taiwán
Basada en un chipset PLX Oxford OXPCIe954-FBAG
Contenido
del paquete:
Placa PCIe LowProfile con 4 puertos seriales
1 bracket altura normal estándar (normalmente montado como por defecto en fábrica)
1 brackets LowProfile
1 cable certificado 1 a 4 (DB44M conectando a la placa, 4 puertos DB9 macho para conectar dispositivos seriales)
1 cable de alimentación 1 a 2 (Mólex estándar 4 pines macho para conectar a la fuente a mini Mólex 4 pines hembra para alimentar la placa y un Mólex estándar 4 pines hembras para "reponer" como disponible el conector usado en la fuente)
CD con drivers
Breve guía de instalación
