Por medio de este adaptador PCI LowProfile el usuario podrá agregar a su sistema 2 puertos seriales RS232C DB9 plenamente compatible con el set de registros UART 16C550 y un puerto paralelo cumpliendo plenamente con el protocolo IEEE1284 para puertos paralelos compatibles con los modos nibble, byte, EPP y ECP, por medio del cual podrá controlar y gestionar una amplia gama de dispositivos como impresoras, scanners, hardkeys, etc. O sea agrega al sistema tres puertos idénticos a los puertos seriales y paralelos nativos de un motherboard.
El mismo se integra al motherboard por medio de una ranura PCI, bus PCI estándar de 64/32 bits cumpliendo con las especificaciones PCI 3.0, 2.3, 2.2, 2.1 y PCI-X y es soportado por los principales sistemas operativos vigentes como Windows y Linux. ( o sea no son puertos COM emulados sobre USB como en otros dispositivos similares que se ofrecen en el mercado, sino puertos nativos integrados al bus PCI del equipo)
DiArts ha utilizado para diseñar esta controladora un chipset del primer nivel de calidad, confiabilidad y de grado industrial y será ideal para el diseño y construcción de sistemas embebidos y extremadamente compactos para el control de equipamento de tipo industrial operando en condiciones extremas de temperatura y uso continuo. Tal chipset es un Systembase SB16C1053APCI el cual materializa los puertos seriales y paralelo ofrecidos por esta placa.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos.
O sea el mismo resulta un complemento invalorable para ya sea la integración en controladores industriales o también en modernos PC o Servidores que actualmente no suelen ofrecer este tipo de puertos los cuales son de amplia difusión y uso en la gestión de miles de equipos de control industrial, médico, instrumental, agro-industria, etc.

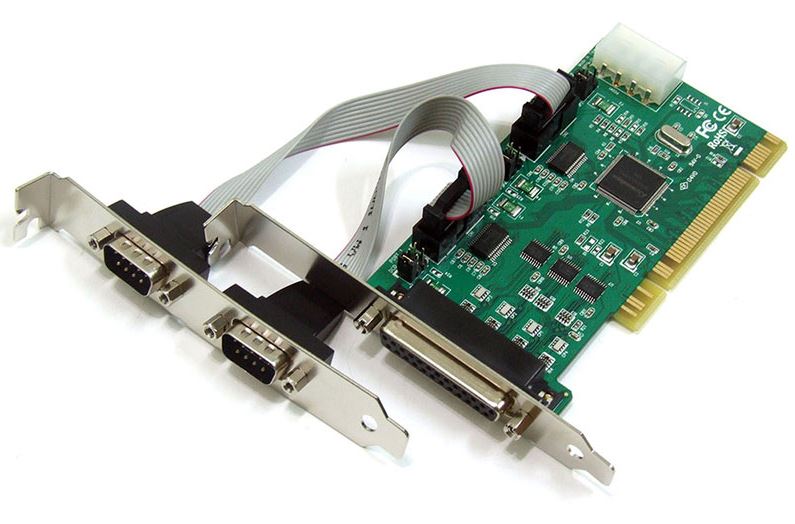

La controladora ofrece un conector DB25 hembra montado sobre la placa que implementa el puerto paralelo y dos conectores DB9 macho que implementan los puertos seriales, teniéndose asi una configuración robusta, compacta y flexible utilizable en cientos de situaciones diferentes. Los puertos DB9 se conectan a la placa por medio de sendos cables planos y pueden montarse ya sea sobre un bracket adicional de altura estándar o sobre 2 brackets de altura reducida (LowProfile) o en un montaje propietario sobre el gabinete del usuario.
Características funcionales y especificaciones:
Formato PCI LowProfile
Plenamente compatible para su uso en ranuras PCI 32 bits/64 bits que cumplan con las especificaciones PCI 3.0, 2.3, 2.2, 2.1 o PCI-X
Compatible con ranuras PCI ó PCI-X de 3,3 V ó 5 V
La placa viene provista con 5 brackets para permitir la instalación en distintos contextos geométricos. Dos brackets son de altura estándar (1 para el DB25, el otro para alojar los dos DB9). Los otros 3 brackets son LowProfile (de altura reducida) para alojar cada uno de ellos los 3 puertos provistos por la placa en gabinetes de altura reducida (típicos de PCs/Servidores de rack o industriales).
Basada en un chipset SystemBase SB16C1053APCI que genera los 3 puertos ofrecidos a partir del bus PCI del sistema host
Diseñada para soportar las más rigurosas especificaciones de uso industrial (temperaturas, gradientes de temperatura, vibraciones, suciedad ambiental, etc.)
Ofrece un conector tipo Mólex estandar de 4 pines para proveer directamente desde la fuente del sistema un refuerzo de corriente a los puertos de la placa para aquellos casos donde el bus PCI sea incapaz de brindar el total de corriente requerida (esta alimentación adicional es de uso opcional para los casos antes indicados)
Agrega a su sistema dos puertos seriales RS-232 DB9 macho de alta performance y plenamente funcionales
Agrega a su sistema un puerto paralelo plenamente compatible con la norma IEEE1284 DB25 Hembra
Sus puertos series ofrecen las siguientes especificaciones y características:
Los mismos ofrecen un conjunto de registros totalmente compatibles con el estándar UART 16C550 (estándar UART 16C1050A compatible con 16C554 y 16C654)
Ofrece alta performance de transferencia serie de hasta 921,6 Kbps por puerto. Velocidad de transferencia configurable por sistema
Posee sendas FIFOs de I/O de 256 bytes tanto para recepción como para transmisión para cada puerto integradas en la UART
Protección contra descargas electroestáticas (ESD) de 15 KV sobre todas las líneas de señal integrada dentro de la misma UART
IRQ y puertos de I/O asignables por sistemas en forma independiente por puerto pudiendo asumir el rol de cualquier COMx libre en el equipo
Soporta 5, 6, 7 y 8 bits por caracter de datos
Soporte de 1, 1,5 y 2 stop bits
Soporte de paridad Par, Impar, Ninguna Space o Mark
Permite control de flujo (ninguno, RTS/CTS, XON/XOFF
Las nueve señales son presentes en la interface; RxD, TxD, RTS, CTS, DTR, DSR, 5V/12V/DCD, GND, 5V/12V/RI (seleccionable por medio de jumpers)
Soportar el remapeo de puertos de I/O : 3F8, 2F8, 3E8, 2E8
El pin 9 de cada DB9 puede ser programado por medio de jumpers ya sea para comportarse como la señal estándar RI o para proveer alimentación de 5 V o 12 V al dispositivo conectado al puerto.
El puerto paralelo ofrece las siguientes caracterísitcas:
Conector DB25 hembra
Compatible con todas las modalidades especificadas en la norma IEEE1284
Soporta los modos nibble, byte, EPP y ECP
Ofrece los modos EPP/ECP de 16 bytes
IRQ y puertos de I/O asignados por Sistema
Soporta el remapeo de puertos de I/O 378 y 278
Características generales:
Soportado (drivers distribuidos con el producto) por:
Windows XP
Windows 2003
Windows Vista
Windows 7
Windows 8
Windows 2008
Windows 8.1
Windows 10
Linux 2.4
Linux 2.6
Soporta tanto las ediciones de 32 bits como de 64 bits para aquellos Sistemas Operativos que las ofrecen
Condiciones ambientales:
Temperaturas de operación: -30°C a 75°C
Temperaturas de almacenamiento: -40°C a 85°C
Humedad relativa ambiente: 5% a 95% sin condensación
Certificaciones FCC, CE, BSMI y ROHS
Totalmente diseñada, desarrollada y fabricada por DiArts en Taiwán
1 unidad de controladora PCI LowProfile
2 cables planos que conectan los puertos seriales DB9 a la placa (con sus correspondientes conectores DB9 macho)
2 brackets de altura estándar y 3 brackets de altura reducida (LowProfile)
Guía breve de Instalación
CD con drivers
