Por medio de este adaptador PCI LowProfile el usuario podrá agregar a su sistema 2 puertos seriales RS232C DB9 plenamente compatible con el set de registros UART 16C550 por medio de los cuales podrá controlar y gestionar una amplia gama de dispositivos como impresoras, scanners, hardkeys, etc. O sea agrega al sistema dos puertos idénticos a los puertos seriales nativos de un motherboard.
El mismo se integra al motherboard por medio de una ranura PCI estándar y es soportado por los principales sistemas operativos vigentes como Windows, Linux y DOS.
DiArts ha utilizado para diseñar esta controladora un chipset del primer nivel de calidad, confiabilidad y de grado industrial y será ideal para el diseño y construcción de sistemas embebidos y extremadamente compactos para el control de equipamento de tipo industrial operando en condiciones extremas de temperatura y uso continuo. Dicho chipset que es un Systembase SB16C1052PCI el cual materializa los puertos seriales ofrecidos por esta placa.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos.
O sea el mismo resulta un complemento invalorable para ya sea la integración en controladores industriales o también en modernas notebooks o equipos portables que actualmente no suelen ofrecer este tipo de puertos los cuales son de amplia difusión y uso en la gestión de miles de equipos de control industrial, médico, instrumental, agro-industria, etc.
La controladora ofrece un conector DB25 hembra el cual por medio del cable 1 a 2 incluido con la misma permite obtener los 2 conectores DB9 macho para los puertos seriales teniéndose asi una configuración robusta, compacta y flexible utilizable en cientos de situaciones diferentes.
Características funcionales y especificaciones:
Formato PCI LowProfile
Es provisto con dos brackets de uso alternativo: uno de ellos de altura estándar (que es el que viene montado de fábrica) y el otro tipo LowProfile para el uso de la placa en gabinetes industriales o de rack que son de altura reducida.
Ofrece un conector DB25F al cual se conecta un cable de 30 cm 1 a 2 que permite obtener los 2 puertos seriales ofrecidos por la placa.
Provee un conector Molex estándar de 4 pines para provisión de corriente adicional si tal cosa fuese necesaria por tener conectados dispositivos de alto consumo (y que el bus PCI fuese incapaz de proveer ese nivel de corriente, Su uso es opcional y la controladora no requiere de dicha alimentación adicional excepto el caso indicado)
Conecta directamete una ranura de bus PCI que esté disponible sobre la placa madre del sistema host usado (también puede montarse en ranuras PCI-X)
Basada en un chipset SystemBase SB16C1052PCI que genera los puertos ofrecidos.
Utiliza un bus 32 bits PCI estándar de 32 o 64 bits con alimentaciones de 3,3 ó 5 V que cumplan con las especificaciones PCI 2.1, 2.2, 2.3 o PCI-X
Diseñada para soportar las más rigurosas especificaciones de uso industrial (temperaturas, gradientes de temperatura, vibraciones, suciedad ambiental, etc.)
Agrega a su sistema dos puertos seriales RS-232 DB9 macho de alta performance y plenamente funcionales
Los mismos ofrecen un conjunto de registros totalmente compatibles con el estándar UART 16C550.
Ofrece alta performance de transferencia serie de hasta 921,6 Kbps por puerto. Velocidad de transferencia configurable por sistema
Posee sendas FIFOs de I/O de 256 bytes tanto para recepción como para transmisión para cada puerto integradas en la UART
Protección contra descargas electroestáticas (ESD) de 15 KV sobre todas las líneas de señal integrada dentro de la misma UART
IRQ y puertos de I/O asignables por sistemas en forma independiente por puerto pudiendo asumir el rol de cualquier COMx libre en el equipo
Soporta 5, 6, 7 y 8 bits por caracter de datos
Soporte de 1, 1,5 y 2 stop bits
Soporte de paridad Par, Impar, Ninguna Space o Mark
Permite control de flujo (ninguno, RTS/CTS, XON/XOFF
Las nueve señales son presentes en la interface; RxD, TxD, RTS, CTS, DTR, DSR, DCD, GND, RI
El pin RI puede ser programado ya sea propiamente como RI o como fuente de alimentación para el dispositivo conectado en 5 V ó 12 V CC
Soporta el remapeo de puertos de I/O : 3F8, 2F8, 3E8, 2E8
El adaptador es soportado por (Drivers provistos con la placa):
Windows XP
Windows 2003
Windows Vista
Windows 7
Windows 8
Windows 2008
Windows 8.1
Windows 10
Linux 2.4
Linux 2.6
DOS
Soporta tanto las ediciones de 32 bits como de 64 bits para aquellos Sistemas Operativos que las ofrecen
Condiciones ambientales:
Temperaturas de operación: -30°C a 75°C
Temperaturas de almacenamiento: -40°C a 85°C
Humedad relativa ambiente: 5% a 95% sin condensación
Certificaciones FCC, CE, BSMI y ROHS
Totalmente diseñada, desarrollada y fabricada por DiArts en Taiwán (Taipei)
1 unidad de controladora IO-102LPD

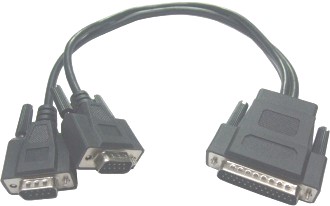

1 cable 1 a 2 puertos de 30 cm: DB25 macho para conectar a la placa, 2 puertos seriales DB9 macho para conectar los dispositivos
1 bracket LowProfile (el bracket estándar viene montado en la placa desde fábrica)
Guía breve de Instalación
CD con drivers
