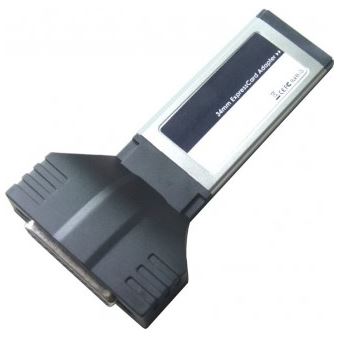

Por medio de este adaptador ExpressCard/34 (compatible para su uso en ranuras /54) el usuario podrá agregar a su sistema 2 puertos seriales RS232C DB9 plenamente compatible con el set de registros UART 16C550 y un puerto paralelo cumpliendo plenamente con el protocolo IEEE1284 para puertos paralelos compatibles con los modos nibble, byte, EPP y ECP, por medio del cual podrá controlar y gestionar una amplia gama de dispositivos como impresoras, scanners, hardkeys, etc. O sea agrega al sistema tres puertos idénticos a los puertos seriales y paralelos nativos de un motherboard tradicional que traían dicho tipo de puertos.
El mismo se integra al motherboard por medio de una ranura PCIe x1 y es soportado por los principales sistemas operativos vigentes como Windows y Linux. ( o sea no son puertos COM emulados sobre USB como en otros dispositivos similares que se ofrecen en el mercado, sino puertos nativos integrados al bus PCIe del equipo)
DiArts ha utilizado para diseñar esta controladora dos chipsets del primer nivel de calidad, confiabilidad y de grado industrial y será ideal para el diseño y construcción de sistemas embebidos y extremadamente compactos para el control de equipamiento de tipo industrial operando en condiciones extremas de temperatura y uso continuo. El primer chipset es un Texas Instruments de la familia XIO2001I el cual implementa un puente PCIe a PCI para generar un bus PCI local sobre el cual se conecta el segundo y principal chipset que es un Systembase SB16C1053APCI el cual materializa los puertos seriales y paralelo ofrecidos por esta placa.
En pocas palabras abre un nuevo amplio horizonte de soluciones embebidas para el diseño de nuevos dispositivos industriales o la modernización de los mismos.
O sea el mismo resulta un complemento invalorable para ya sea la integración en controladores industriales o también en modernas notebooks o equipos portables que actualmente no suelen ofrecer este tipo de puertos los cuales son de amplia difusión y uso en la gestión de miles de equipos de control industrial, médico, instrumental, agro-industria, etc.
La controladora ofrece un conector DB44 hembra el cual por medio del cable 1 a 3 incluido con la misma permite obtener los 2 conectores DB9 hembra para los puertos seriales y el conector DB25 hembra para el puerto paralelo, teniéndose asi una configuración robusta, compacta y flexible utilizable en cientos de situaciones diferentes.
Características funcionales y especificaciones:
Formato ExpressCard/34 estándar
Plenamente compatible para su uso en puertos ExpressCard/34 o ExpressCard/54 (si bien no es requerido en éste último caso se aconseja la utilización de un adaptador de factor de forma de /54 a /34 como el EK-111 para prevenir potenciales desconexiones por movimientos del equipo o cables)
Ofrece un conector DB44F al cual se conecta un cable de 30 cm 1 a 3 que permite obtener los 3 puertos (2 seriales y un paralelo) ofrecidos por el dispositivo.
Conecta directamete al bus PCIe presente en la ranura ExpressCard del equipo host (conector bilengual de 34 mm de ancho)
Basada en un chipset SystemBase SB16C1053APCI que genera los puertos ofrecidos a partir de un bus PCI local generado en la placa por medio de un chipset Texas Instruments de la familia XIO2001I el cual actúa como puente (bridge) PCIe-PCI (o sea que convierte el bus PCIe del host en uno PCI local)
El bus local PCI cumple con las especificaciones PCI vrs. 2.3
Diseñada para soportar las más rigurosas especificaciones de uso industrial (temperaturas, gradientes de temperatura, vibraciones, suciedad ambiental, etc.)
Agrega a su sistema dos puertos seriales RS-232 DB9 hembra de alta performance, totalmente independientes y plenamente funcionales
Agrega a su sistema un puerto paralelo plenamente compatible con la norma IEEE1284 DB25 Hembra
Sus puertos series ofrecen las siguientes especificaciones y características:
Los mismos ofrecen un conjunto de registros totalmente compatibles con el estándar UART 16C550 (estándar UART 16C1050A compatible con 16C554 y 16C654)
Ofrece alta performance de transferencia serie de hasta 921,6 Kbps por puerto. Velocidad de transferencia configurable por sistema
Posee sendas FIFOs de I/O de 256 bytes tanto para recepción como para transmisión para cada puerto integradas en la UART
Protección contra descargas electroestáticas (ESD) de 15 KV sobre todas las líneas de señal integrada dentro de la misma UART
IRQ y puertos de I/O asignables por sistemas en forma independiente por puerto pudiendo asumir el rol de cualquier COMx libre en el equipo
Soporta 5, 6, 7 y 8 bits por caracter de datos
Soporte de 1, 1,5 y 2 stop bits
Soporte de paridad Par, Impar, Ninguna Space o Mark
Permite control de flujo (ninguno, RTS/CTS, XON/XOFF
Las nueve señales son presentes en la interface; RxD, TxD, RTS, CTS, DTR, DSR, DCDm GND, RI
Soportar el remapeo de puertos de I/O : 3F8, 2F8, 3E8, 2E8
El puerto paralelo ofrece las siguientes caracterísitcas:
Conector DB25 hembra
Compatible con todas las modalidades especificadas en la norma IEEE1284
Soporta los modos nibble, byte, EPP y ECP
Ofrece los modos EPP/ECP de 16 bytes
IRQ y puertos de I/O asignados por Sistema
Soporta el remapeo de puertos de I/O 378 y 278
Características generales:
Soportado (drivers distribuidos con el producto) por:
Windows XP
Windows 2003
Windows Vista
Windows 7
Windows 8
Windows 2008
Windows 8.1
Windows 10
Linux 2.4
Linux 2.6
Soporta tanto las ediciones de 32 bits como de 64 bits para aquellos Sistemas Operativos que las ofrecen
Condiciones ambientales:
Temperaturas de operación: -30°C a 75°C
Temperaturas de almacenamiento: -40°C a 85°C
Humedad relativa ambiente: 5% a 95% sin condensación
Certificaciones FCC, CE, BSMI y ROHS
Totalmente diseñada, desarrollada y fabricada por DiArts en Taiwán
1 unidad de controladora ExpressCard/34

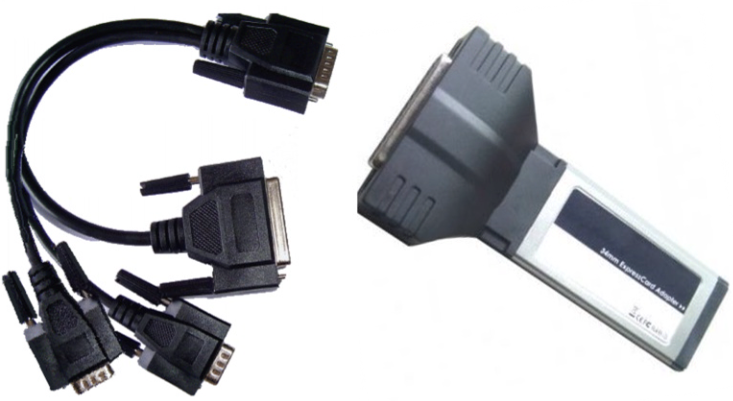

1 cable 1 a 3 puertos: DB44 Hembra del lado de la placa, 2 puertos seriales DB9 hembra y 1 puerto paralelo DB25 hembra
Guía breve de Instalación
CD con drivers
