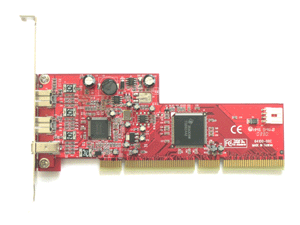

Modelo: PCIX-64-100
Adaptador PCI-X con 2 puertas Firewire IEEE1394b 800 Mbps y
1 puerta Firewire IEEE1394a 400 Mbps
Chipset Texas Instruments



Este adaptador PCI-X de bajo perfil (también se provee el bracket de altura normal), incorpora a su PC de escritorio 2 puertas de interfaz IEEE-1394b de 800 mbps (firewire) más una puerta IEEE-1394a  de 400 mbps (firewire). Las puertas para 800 mbps son con conectores de 9 pines, y la de 400 mbps es de 6 pines. Tanto unas como la otra pueden entregar alimentación eléctrica (12V) a aquellos dispositivos que lo requieren. Dicha alimentación es la que entrega el bus PCI o la que puede adicionarse al conector de 4 pines que tiene provista la placa.

IEEE 1394b (800Mbps) + IEEE 1394a (400Mbps) , Chipset TI ! Dos puertas externas de 9 pines bilingual P1394b ( FireWire800 ), compatible con sus antecesores Una puerta externa de 6 pines IEEE 1394b ( FireWire400 ) Soporta la funcion de repetición 1394b cuando se apaga apagay enciende el sistema PCI 64 bit / 33Mhz y 32 bit / 33Mhz En forma adicional, la placa tiene zócalo de 4 pines para recibir, desde la fuente de alimentación de la PC, corriente de 12V1A para cada puerta Formato PCI de bajo perfil Mac y Windows tienen los drivers incorporados dentro del sistema

Características:

PCI:

• Se provee con 2 brackets: "bajo perfil" y de altura normal
• Cumple con las especificaciones PCI 2.2
• 64 bit / 33Mhz y 32 bit / 33Mhz totalmente compatible con la interfaz con el host
• Característica de DMA (Direct Memory Access) integrada

IEEE1394 (firewire 800/400/200/100 mbits/seg):

• El adaptador tiene un conector de 4 pines, para recibir (desde la fuente de alimentación de la PC) corriente adicional de 12V1A para cada puerta
• Soporta velocidades de transferencia 1394b de 800 Mbits/seg.
• Cumple con las especificaciones del estándar IEEE 1394b Revision 1.33+ en velocidad de señalamientos de 1-Gigabite
• Cumple con las especificaciones del estándar IEEE 1394a-2000 y 1394-1995
• Una puerta externa cableada compatible 1394a-2000 a velocidades S400, S200 y S100
• Dos puertas externas Bilingual (9 pines) a velocidades S400b y S800
• No requiere drivers para los sistemas operativos soportados
• Cumple con normas Plug & Play (conecte y use)
• Soportada por los drivers para 800Mbps de Mac OS X v10.2.4 o posterior
• Soportada por los drivers para 800Mbps de Mac OS 8.6 – Mac OS X v10.2.3
• Drivers para Windows Vista pueden ser descargados desde el sitio de U-Brand

Especificaciones de fábrica:

• Bus Architecture:    64bit PCI-X Bus

• Dimension:           163mm x 64mm

• PCB:                  4 Layers / FR-4 94V0 / 0.5 oz / 1.6mm

• 1394 Ports:          Two 1394b 9pin and One 1394a 6pin

• System Requirement:
                              Firewire 800Mbps ___   Mac OS X v10.2.4 or newer
                              Firewire 400Mbps ___   Mac OS 8.6 – Mac OS X v10.2.3
                              Firewire 800Mbps ___   Windows OS

• Temperature:        Operating       +5 ℃  to  ＋45 ℃
                         Non Operating －25 ℃  to  ＋70 ℃

• Humidity:             Operating        20％ to  80％
                         Non Operating    15% to  90％

• EMC Compliance:    EN55022/1998, EN55024/1998 (European Community)
                         FCC Part 15 Class B (DoC) (US)
